• Spaghetti beim 3D-Druck vermeiden: Wenn sich der Druck löst

    Hinweis: Dieser Artikel enthält teilweise Affiliate-Links. Wenn du über diese Links etwas kaufst, erhalten wir eine kleine Provision. Für dich entstehen keine zusätzlichen Kosten.

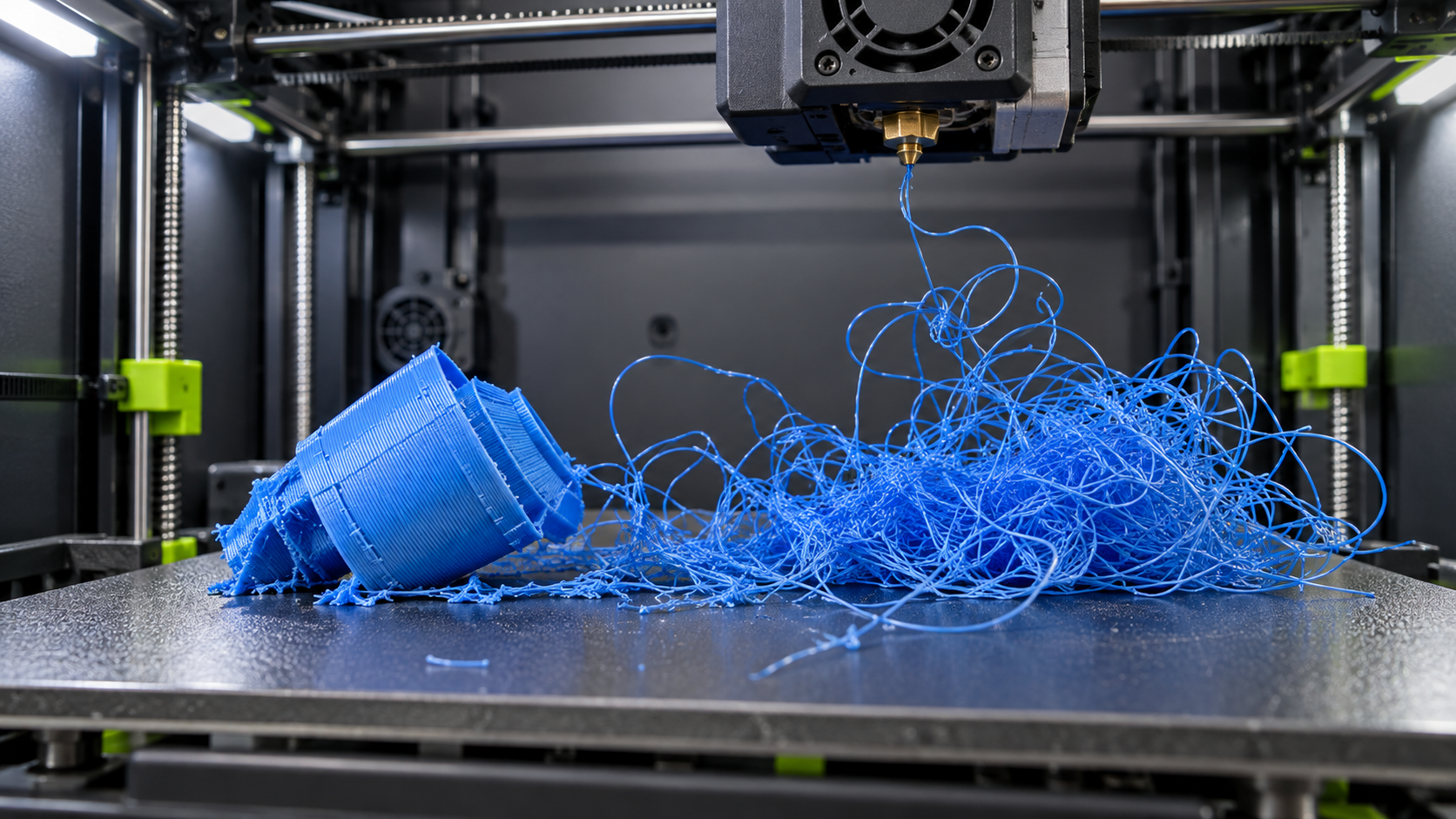

    Vom Druckbett gelöstes 3D-Druckteil mit großem Knäuel aus losem Filament

    Spaghetti beim 3D-Druck entsteht, wenn der Drucker weiter Filament fördert, obwohl das Bauteil verrutscht, umgekippt oder teilweise von der Druckplatte gelöst ist. Statt neuer Schichten entsteht ein loses Knäuel aus Kunststoff. Das Ergebnis ist nicht nur Materialverschwendung: Kunststoff kann sich am Hotend sammeln und Bauteile beschädigen.

    Spaghetti ist meist kein eigenständiger Einstellungsfehler, sondern die sichtbare Folge eines früheren Problems. Entscheidend ist deshalb, die erste misslungene Stelle zu finden. Zur Beurteilung der Haftung hilft auch die Prusa-Anleitung zur ersten Schicht.

    Sofortmaßnahme: Druck stoppen, Druckkopf abkühlen lassen und erst danach lose Kunststoffreste entfernen. Sitzt Material am Hotend oder an Kabeln fest, nicht mit Gewalt ziehen. Prüfe vor dem nächsten Druck Düse, Heizblock, Lüfterkanal und Kabel.

    Wann begann der Fehldruck?

    Erste sichtbare StörungWahrscheinliche Ursache
    Erste Schicht löst sichZ-Offset, verschmutztes Bett, Temperatur
    Ecken heben sich langsamWarping und ungleichmäßige Abkühlung
    Hohes schmales Teil kipptZu kleine Auflagefläche, Kollision, Geschwindigkeit
    Druck verrutscht abruptDüsenkollision oder schlechte Haftung
    Teil bleibt stehen, obere Schichten fehlenSupport, Schichthaftung oder Extrusionsproblem

    1. Druckplatte reinigen und korrekt vorbereiten

    Fingerfett und Filamentreste reduzieren die Haftung erheblich. Reinige die Platte nach Herstellerangabe. Bei vielen PEI-Platten genügt warmes Wasser mit geeignetem Spülmittel; Isopropanol eignet sich für die schnelle Zwischenreinigung, ersetzt aber nicht immer eine gründliche Wäsche. Berühre die Druckfläche danach möglichst nicht.

    Hilfsmittel für zuverlässige Haftung

    Haftmittel ist kein Ersatz für korrekten Z-Offset und eine saubere Druckfläche.

    2. Erste Schicht und Z-Offset prüfen

    Die Bahnen der ersten Schicht sollen verbunden und gleichmäßig sein. Runde, lose Linien bedeuten meist zu großen Abstand; stark transparente, aufgeworfene Bahnen einen zu kleinen Abstand. Nutze den Guide Erste Schicht perfekt drucken und stelle den Z-Offset sauber ein.

    3. Warping früh erkennen

    Hebt sich eine Ecke, kann die Düse später dagegen stoßen und das gesamte Bauteil lösen. Reduziere Zugluft, passe Betttemperatur und Kühlung an und verwende bei Bedarf Brim oder ein geeignetes Gehäuse. Die vollständige Prüfreihenfolge findest du unter Warping vermeiden.

    4. Auflagefläche und Bauteilorientierung verbessern

    Hohe, schmale Modelle wirken wie ein Hebel. Richte sie nach Möglichkeit mit größerer Auflagefläche aus. Ein Brim stabilisiert die Basis, während ein Raft nur bei speziellen Problemen sinnvoll ist. Prüfe außerdem, ob das Modell überhaupt plan auf dem Druckbett liegt.

    5. Kollisionen mit der Düse verhindern

    Hochstehende Kanten, überextrudierte Bereiche oder ungeeignet kreuzendes Infill können die Düse treffen. Prüfe Flow, Infill-Muster, Geschwindigkeit und gegebenenfalls Z-Hop. Z-Hop kann Kollisionen reduzieren, behebt aber keine stark aufgeworfenen Schichten.

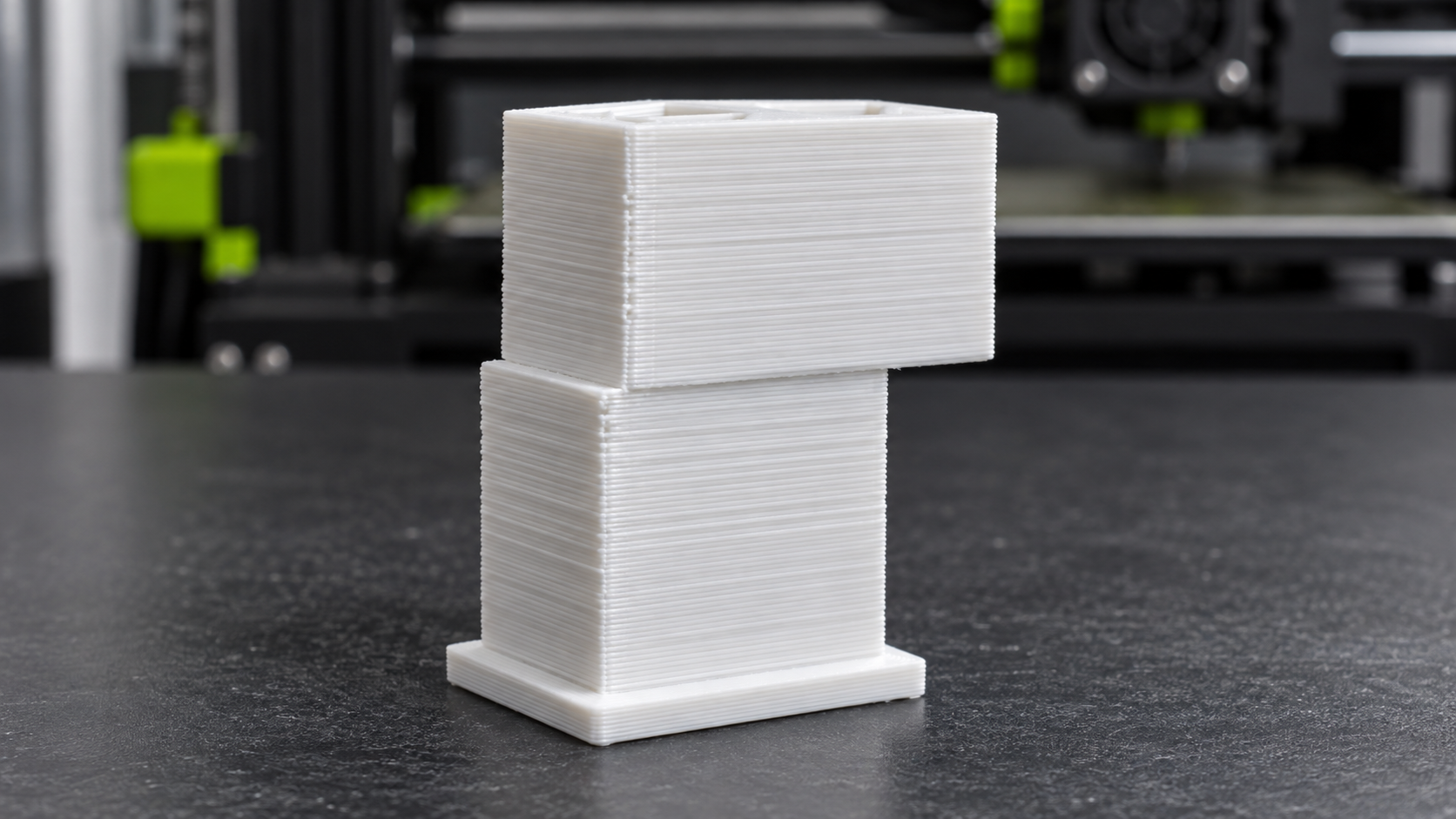

    Tritt gleichzeitig ein seitlicher Schichtversatz auf, hilft der Guide Layer Shift beheben.

    6. Support und kleine Inseln prüfen

    Beginnt ein Abschnitt in der Luft oder kippt ein dünner Supportturm, druckt die Düse anschließend ins Leere. Kontrolliere die Schichtvorschau auf ungestützte Inseln. Passe Supportdichte, Interface und Ausrichtung mit dem Guide Support richtig einstellen an.

    7. Überwachung sinnvoll nutzen

    Bei langen oder unbeaufsichtigten Drucken reduziert eine Kamera den möglichen Schaden. Automatische Fehlererkennung kann helfen, ersetzt aber keine sichere Druckumgebung. Drucker sollten nicht in der Nähe leicht entzündlicher Gegenstände und nicht ohne funktionierende Schutzmechanismen betrieben werden.

    Prüfreihenfolge vor dem Neustart

    1. Hotend und Druckkopf auf Kunststoffreste oder Schäden prüfen.
    2. Druckplatte gründlich reinigen.
    3. Modellunterseite und Ausrichtung kontrollieren.
    4. Z-Offset und erste Schicht testen.
    5. Brim für kleine Auflageflächen aktivieren.
    6. Warping, Support und mögliche Kollisionen in der Vorschau prüfen.
    7. Die ersten Schichten beobachten.

    Häufige Fragen

    Kann Spaghetti die Düse beschädigen?

    Ja. Kunststoff kann sich um Heizblock, Thermistor, Heizelement oder Lüfterkanal legen. Entferne ihn erst kontrolliert und nach Herstelleranweisung.

    Brauche ich immer Kleber auf dem Druckbett?

    Nein. Auf einer sauberen, passenden Druckplatte reichen korrekter Z-Offset und passende Temperaturen häufig aus. Bei manchen Material-Platten-Kombinationen dient Kleber außerdem als Trennschicht.

    Weitere Fehlerbilder und Schnelllösungen findest du im 3D-Druck-Fehler-Hub.

  • Maßhaltigkeit beim 3D-Druck verbessern: Zu kleine Bohrungen und falsche Maße

    Hinweis: Dieser Artikel enthält teilweise Affiliate-Links. Wenn du über diese Links etwas kaufst, erhalten wir eine kleine Provision. Für dich entstehen keine zusätzlichen Kosten.

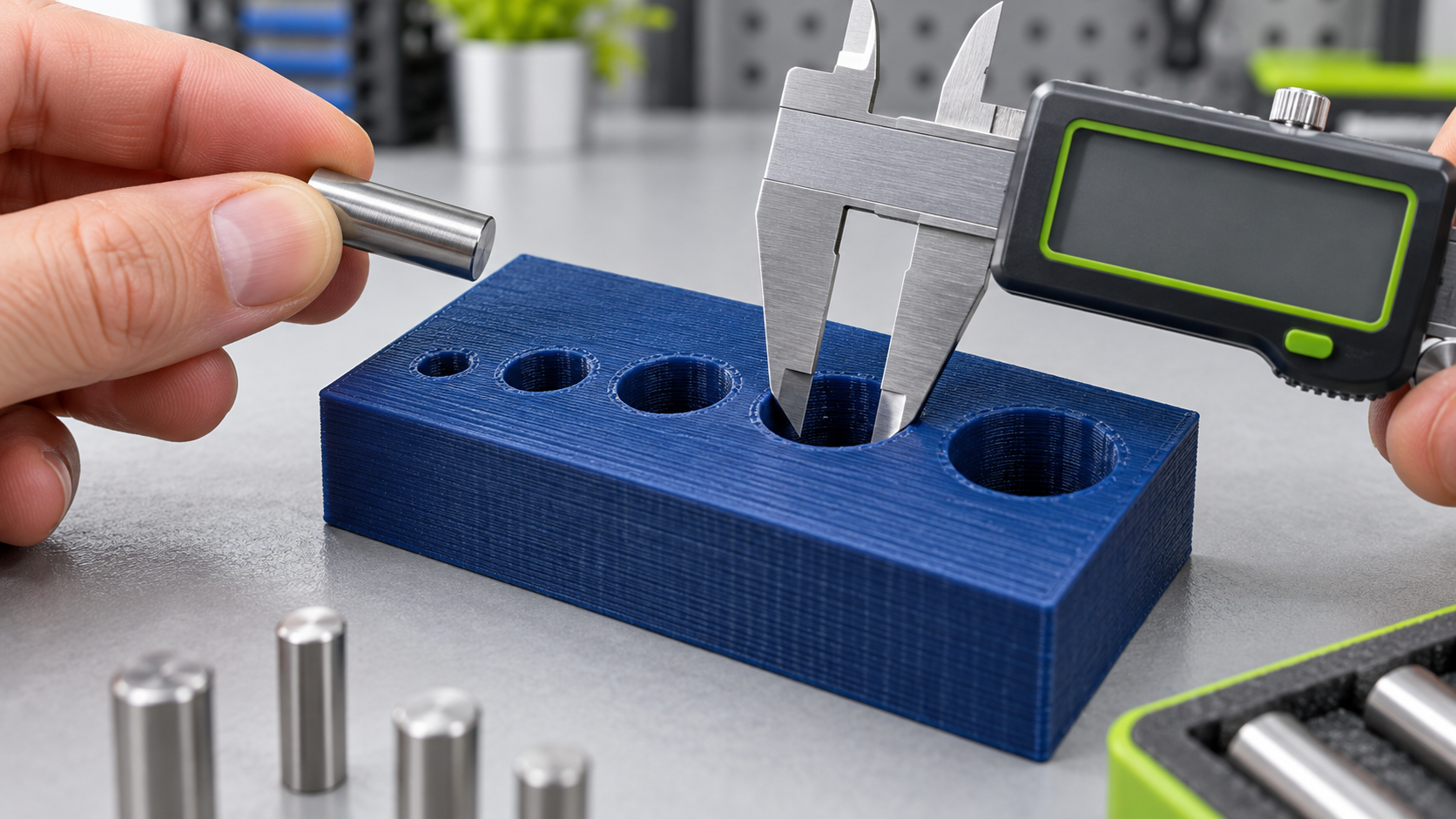

    Gedruckter Testkörper mit unterschiedlich großen Bohrungen, Messschieber und Metallstift

    Ein Bauteil kann optisch perfekt aussehen und trotzdem nicht passen: Bohrungen sind zu klein, Zapfen zu groß, Steckverbindungen klemmen oder das gesamte Teil weicht vom Sollmaß ab. Für bessere Maßhaltigkeit beim 3D-Druck musst du zwischen einem systematischen Druckerfehler, Materialüberschuss und konstruktiv fehlender Toleranz unterscheiden.

    Besonders wichtig: Skaliere nicht sofort das komplette Modell. Eine globale Skalierung verändert alle Maße und kaschiert häufig nur die eigentliche Ursache. Welche Geometrien schon im Modell berücksichtigt werden sollten, erklärt die Prusa-Dokumentation zur Modellierung.

    Kurzdiagnose: Drucke einen einfachen Kalibrierkörper mit Außenmaß, Innenmaß und Bohrungen. Miss erst nach vollständigem Abkühlen. Sind Außen- und Innenmaße in entgegengesetzter Richtung falsch, prüfe Flow und XY-Konturkompensation statt die Steps pro Millimeter.

    Warum Bohrungen im 3D-Druck oft zu klein werden

    Innenkonturen reagieren empfindlicher als Außenkonturen. Die extrudierte Bahn besitzt eine Breite, Kurven werden aus kurzen Segmenten aufgebaut und Material kann leicht nach innen drücken. Hinzu kommen Schrumpfung, Elefantenfuß und ein zu hoher Flow. Deshalb benötigt eine gedruckte Bohrung meist konstruktives Spiel oder eine gezielte Slicer-Kompensation.

    1. Richtig messen

    • Bauteil vollständig abkühlen lassen.
    • Mehrere Stellen und beide Achsen messen.
    • Nicht auf sichtbaren Nähten oder Graten messen.
    • Bohrungen möglichst mit Messstiften oder mehreren definierten Gegenständen prüfen; Messschieber-Innenbacken sind bei kleinen Löchern begrenzt.
    • Messwerte und Slicerprofil dokumentieren.

    Sinnvolles Messwerkzeug

    Für Passungen und Kalibrierkörper ist ein digitaler Messschieber wesentlich zuverlässiger als ein Lineal. Für sehr kleine Bohrungen bleibt die Messung mit passenden Stiften genauer.

    Digitalen Messschieber bei Amazon ansehen →

    2. Flow vor Geometrie-Korrekturen kalibrieren

    Zu viel Material macht Außenkonturen größer und Innenkonturen kleiner. Kalibriere deshalb zuerst den Flow. Auch Filamentdurchmesser und falsche Linienbreiten können das Ergebnis verschieben. Eine XY-Kompensation auf Basis eines falschen Flows erzeugt nur ein Profil, das an anderer Stelle erneut Probleme macht.

    3. Elefantenfuß von allgemeiner Maßabweichung trennen

    Ist nur die Unterkante zu breit, liegt kein genereller XY-Fehler vor. Korrigiere Z-Offset, Betttemperatur und First-Layer-Flow oder nutze eine moderate Elefantenfuß-Kompensation. Der ausführliche Guide erklärt, wie du den Elefantenfuß vermeidest.

    4. XY-Kontur- und Lochkompensation einsetzen

    Viele Slicer bieten eine horizontale Erweiterung, XY-Konturkompensation oder separate Lochkompensation. Positive und negative Vorzeichen unterscheiden sich je nach Slicer. Beginne mit kleinen Schritten von etwa 0,05 mm, drucke erneut und miss. Eine separate Lochkorrektur ist besser als eine globale Konturänderung, wenn nur Bohrungen betroffen sind.

    5. Mechanik und Achsenskalierung nur bei systematischer Abweichung prüfen

    Weichen große und kleine Außenmaße prozentual in gleicher Richtung ab, können Achsenskalierung, Riemen oder Mechanik beteiligt sein. Bei modernen vorkonfigurierten Druckern sollten Steps pro Millimeter jedoch nicht aufgrund eines einzigen 20-mm-Würfels geändert werden. Miss größere Testgeometrien und schließe Flow, Schrumpfung und Messfehler zuerst aus.

    6. Materialschrumpfung berücksichtigen

    PLA schrumpft vergleichsweise wenig. ABS, ASA und Nylon können je nach Geometrie, Temperatur und Bauraum deutlich stärker abweichen. Für technische Teile braucht jedes Materialprofil eigene Messwerte. Ein Wert aus PLA lässt sich nicht unverändert auf ABS oder PA-CF übertragen.

    7. Toleranzen bereits im Modell einplanen

    Eine CAD-Bohrung mit exakt 5,00 mm ist nicht automatisch eine funktionierende 5-mm-Passung. Für bewegliche, steckbare oder klebbare Verbindungen wird bewusst Spiel vorgesehen. Als Startpunkt können FDM-Passungen je nach Drucker, Material und Zweck etwa 0,15 bis 0,40 mm Spiel pro Seite benötigen. Verbindliche Werte liefert nur dein eigener Test.

    AnwendungStartpunkt für GesamtspielHinweis
    Feste Steckpassungca. 0,2–0,3 mmmaterialabhängig testen
    Lösbare Steckverbindungca. 0,4–0,6 mmOberfläche berücksichtigen
    Bewegliches Gelenkca. 0,5–0,8 mmOrientierung entscheidend
    SchraubendurchgangNormspiel plus Druckzugabeggf. nachbohren

    Die Werte sind Ausgangspunkte, keine Garantie. Drucke für wichtige Konstruktionen eine kleine Toleranzlehre mit deinem tatsächlichen Materialprofil.

    Empfohlene Kalibrierreihenfolge

    1. Drucker mechanisch prüfen und auf Betriebstemperatur bringen.
    2. Temperatur und Flow kalibrieren.
    3. Kalibrierkörper vollständig abkühlen lassen.
    4. Außenmaße, Innenmaße und Bohrungen getrennt messen.
    5. Elefantenfuß korrigieren.
    6. Loch- beziehungsweise XY-Kompensation in kleinen Schritten einstellen.
    7. Funktionsspiel im CAD festlegen.

    Häufige Fragen

    Soll ich das Modell einfach größer skalieren?

    Nur wenn die Abweichung tatsächlich gleichmäßig in allen Richtungen und über verschiedene Größen hinweg auftritt. Für zu kleine Bohrungen ist eine Lochkompensation oder konstruktive Toleranz meist besser.

    Warum passt ein Teil mit demselben Profil in PLA, aber nicht in ABS?

    Materialien schrumpfen unterschiedlich. Zudem verändern Bauraumtemperatur, Kühlung und Bauteilorientierung die Maße. Deshalb sollten technische Profile materialbezogen kalibriert werden.

    Weitere Grundlagen findest du unter 3D-Drucker kalibrieren und im Fehler-Hub.

  • Extruder klickt oder fördert kein Filament: Ursachen und Lösungen

    Hinweis: Dieser Artikel enthält teilweise Affiliate-Links. Wenn du über diese Links etwas kaufst, erhalten wir eine kleine Provision. Für dich entstehen keine zusätzlichen Kosten.

    Extruderzahnrad mit abgeschliffenem blauem Filament und sichtbarem Filamentabrieb

    Ein klickender Extruder bedeutet meist, dass das Antriebsrad Filament fördern möchte, der Widerstand im Filamentweg aber zu groß ist. Das Zahnrad springt zurück, schleift Material ab oder dreht durch. Häufig kommt gleichzeitig zu wenig oder gar kein Kunststoff aus der Düse.

    Die Ursache kann vor oder nach dem Extruder liegen: eine verklemmte Spule, ein enger PTFE-Schlauch, falscher Andruck, zu niedrige Temperatur, eine teilweise verstopfte Düse oder Heat Creep. Mit einer Prüfung vom Filamenthalter bis zur Düsenspitze vermeidest du unnötigen Teiletausch. Ergänzend beschreibt Prusa die typischen Ursachen klickender Extruder.

    Sofortmaßnahme: Druck pausieren oder abbrechen, Filament entladen und nicht weiter gegen den Widerstand fördern lassen. Ein lange durchrutschendes Antriebsrad fräst eine Kerbe in das Filament und verschärft das Problem.

    Was verrät der Zeitpunkt des Klickens?

    SituationTypische Ursache
    Direkt beim LadenFilamentweg blockiert, Düse kalt oder verstopft
    Nur in der ersten SchichtZ-Offset zu niedrig, Düse zu nah am Bett
    Nach längerer DruckzeitHeat Creep, Spulenwiderstand oder Motortemperatur
    Nur bei hohem TempoMaximaler Volumenstrom überschritten
    Bei vielen RetractionsZu aggressive Retraction oder aufgeweichtes Filament

    1. Spule und Filamentweg prüfen

    • Kann sich die Spule ohne Ruckeln drehen?
    • Ist das Filament unter einer anderen Windung eingeklemmt?
    • Sind PTFE-Schlauch und Zuführung stark gebogen?
    • Erzeugt ein AMS, Buffer oder externer Rollenhalter zusätzlichen Widerstand?
    • Ist das Filament sichtbar verdickt, geknickt oder spröde?

    Lässt sich das Filament bei aufgeheizter Düse von Hand sauber fördern, liegt der Fehler eher am Extruder oder an der Zuführung. Ist schon die manuelle Förderung schwer, prüfe Hotend und Düse.

    2. Z-Offset und erste Schicht kontrollieren

    Steht die Düse zu dicht über dem Druckbett, kann das Material in der ersten Schicht nicht austreten. Der Extruder klickt, obwohl Düse und Filament grundsätzlich in Ordnung sind. Prüfe das Linienbild und stelle den Z-Offset so ein, dass die Bahnen verbunden, aber nicht extrem plattgedrückt sind.

    3. Temperatur und Volumenstrom prüfen

    Bei zu niedriger Temperatur oder zu hoher Geschwindigkeit kann das Hotend nicht genug Material schmelzen. Reduziere testweise Geschwindigkeit beziehungsweise maximalen Volumenstrom und erhöhe die Temperatur innerhalb der Herstellerangaben. Tritt das Klicken dann nicht mehr auf, war die Kombination aus Durchsatz und Temperatur zu aggressiv.

    4. Extruderzahnrad und Andruck prüfen

    Filamentstaub am Antriebsrad zeigt, dass das Zahnrad durchgerutscht ist. Reinige die Verzahnung vorsichtig. Der Andruck muss stark genug greifen, darf weiches TPU aber nicht zerquetschen. Bei Dual-Gear-Extrudern müssen beide Zahnräder sauber und korrekt ausgerichtet sein.

    5. Teilverstopfung und Heat Creep unterscheiden

    Eine Teilverstopfung besteht häufig sofort. Heat Creep tritt typischerweise erst nach einiger Zeit auf: Wärme wandert zu weit nach oben, das Filament wird vor der Schmelzzone weich und klemmt. Prüfe Hotend-Lüfter, Luftweg, Umgebungstemperatur und ungeeignet hohe Retraction-Werte.

    Für die Reinigung folge der Anleitung Nozzle verstopft: Ursachen und Lösungen. Nadeln dürfen nur zur Düsengröße passen und werden niemals mit Gewalt verwendet.

    Hilfsmittel für eine blockierte Düse

    Erst Ursache prüfen; Werkzeug nicht gegen mechanischen Widerstand erzwingen.

    6. Motor, Kabel und Treiber erst zuletzt prüfen

    Elektronik ist deutlich seltener die Ursache als ein blockierter Filamentweg. Dreht der Motor auch ohne Filament unregelmäßig, wird extrem heiß oder bewegt sich gar nicht, kontrolliere bei ausgeschaltetem Drucker Steckverbindungen und Kabel. Arbeiten an Treiberspannung oder offenen Netzteilen gehören nur in fachkundige Hände.

    Prüfreihenfolge in fünf Minuten

    1. Spule entlasten und Filamentweg begradigen.
    2. Hotend korrekt aufheizen.
    3. Filament entladen und auf Abrieb oder Verdickung prüfen.
    4. Düse mit neu abgeschnittenem Filament manuell testen.
    5. Z-Offset, Temperatur und Geschwindigkeit prüfen.
    6. Erst danach Extruder und Hotend zerlegen.

    Häufige Fragen

    Warum klickt der Extruder nur bei der ersten Schicht?

    Meist steht die Düse zu nah am Druckbett. Das Material kann nicht austreten und der Förderdruck steigt.

    Ist ein klickender Extruder defekt?

    Meist nicht. Das Klicken ist häufig die Folge eines Widerstands im Filamentweg. Ein Defekt wird erst wahrscheinlich, wenn Motor oder Getriebe auch ohne Last unregelmäßig laufen.

    Weitere Fehlerbilder findest du im 3D-Druck-Fehler-Hub.

  • Blobs und Pickel beim 3D-Druck vermeiden: Ursachen und Lösungen

    Hinweis: Dieser Artikel enthält teilweise Affiliate-Links. Wenn du über diese Links etwas kaufst, erhalten wir eine kleine Provision. Für dich entstehen keine zusätzlichen Kosten.

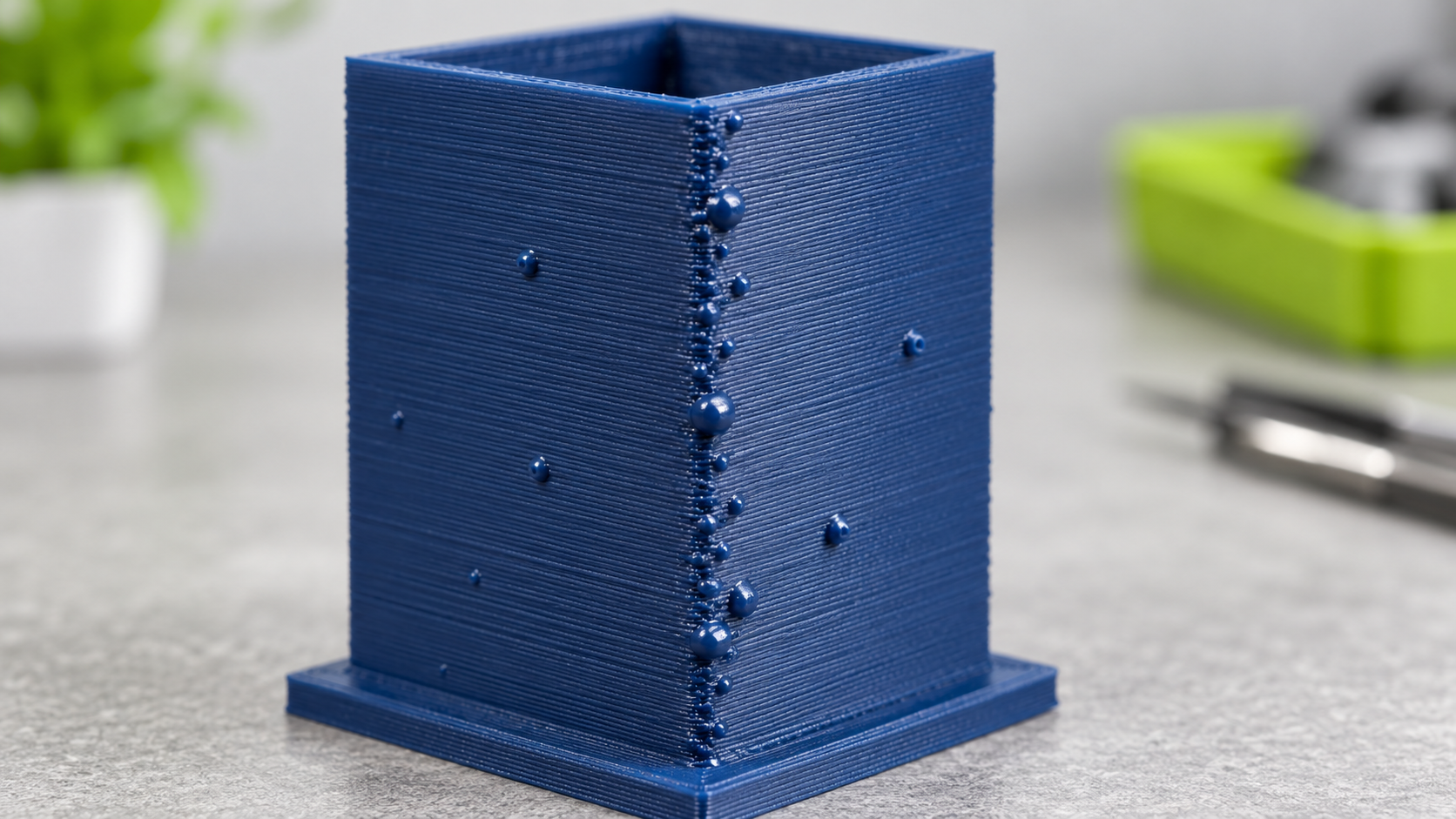

    Blaues 3D-Druckteil mit deutlich sichtbaren Blobs und Pickeln auf der Außenwand

    Blobs beim 3D-Druck sind kleine Materialknubbel oder Pickel auf der Außenwand eines 3D-Drucks. Sie entstehen häufig dort, wo eine neue Schicht beginnt oder endet, können aber auch unregelmäßig über das gesamte Bauteil verteilt auftreten. Entscheidend ist deshalb nicht nur, dass überschüssiges Material sichtbar ist, sondern wo es erscheint.

    Liegt jeder Pickel in einer senkrechten Linie, ist meist die Z-Naht beziehungsweise Seam verantwortlich. Die Prusa-Dokumentation zur Seam-Position zeigt, warum eine zufällige Nahtverteilung einzelne Pickel über die Oberfläche streuen kann. Zufällig verteilte Punkte sprechen eher für feuchtes Filament, schwankenden Materialfluss, eine verschmutzte Düse oder kurze Unterbrechungen beim Datenfluss.

    Kurzdiagnose: Aktiviere im Slicer die Seam-Vorschau. Liegen die Blobs genau auf den markierten Schichtwechseln, optimiere zuerst Seam, Retraction und Wipe. Sind sie zufällig verteilt und von Knacken oder Dampf begleitet, prüfe das Filament.

    Blobs, Zits oder Z-Naht: Was ist der Unterschied?

    FehlerbildWahrscheinliche UrsacheErster Test
    Punkte in einer senkrechten LinieSeam und Druckaufbau beim SchichtwechselSeam-Vorschau öffnen
    Zufällige Pickel mit KnackenFeuchtes FilamentAndere trockene Rolle testen
    Knubbel nach LeerfahrtenRetraction/Wipe unpassendRetraction-Test drucken
    Unregelmäßige Verdickungen überallFlow, Temperatur oder DüseFlow und Temperatur prüfen

    1. Seam beziehungsweise Z-Naht prüfen

    Bei jedem Schichtwechsel beendet der Drucker eine Außenwand und beginnt die nächste. Dabei muss der Druck im Hotend möglichst kontrolliert abgebaut und wieder aufgebaut werden. Bleibt zu viel Druck in der Düse, entsteht am Start- oder Endpunkt ein kleiner Materialüberschuss.

    • Seam im Slicer sichtbar machen und mit den Pickeln vergleichen.
    • Naht gezielt an eine Rückseite oder scharfe Kante legen.
    • „Nearest“ oder zufällige Seam nicht verwenden, wenn dadurch die ganze Oberfläche mit Punkten übersät wird.
    • Bei runden Bauteilen eine definierte Naht meist lieber akzeptieren als viele zufällige Pickel.

    Eine vollständige Anleitung findest du unter Naht und Seam richtig einstellen.

    2. Retraction, Wipe und Druckaufbau abstimmen

    Zu wenig Retraction lässt Material während der Leerfahrt austreten. Zu viel Retraction kann dagegen den Materialfluss nach der Leerfahrt verzögern und anschließend einen sichtbaren Druckstoß verursachen. Ändere deshalb immer nur einen Wert und teste in kleinen Schritten.

    • Mit den Herstellerwerten des Druckers beginnen.
    • Wipe beziehungsweise „Abstreifen“ aktivieren, wenn der Slicer diese Funktion anbietet.
    • Retraction-Distanz bei Direct-Drive-Extrudern nur vorsichtig erhöhen.
    • Keine extremen Werte aus fremden Profilen übernehmen.

    Nutze dafür den Guide Retraction richtig einstellen.

    3. Temperatur und Flow kontrollieren

    Bei zu hoher Temperatur fließt das Material leichter nach und reagiert empfindlicher auf Druckschwankungen. Ein zu hoher Flow verstärkt jeden kleinen Materialüberschuss. Drucke zuerst einen Temperaturturm und kalibriere anschließend den Flow. Beide Werte gleichzeitig zu verändern macht die Auswertung unnötig schwer.

    4. Feuchtes Filament ausschließen

    Verdampft Feuchtigkeit im Hotend, entstehen kleine Druckspitzen. Typisch sind unregelmäßige Pickel, hörbares Knacken, Bläschen und eine raue Oberfläche. Besonders PETG, TPU, Nylon und PA-CF reagieren empfindlich.

    Teste eine nachweislich trockene Rolle oder orientiere dich an der Temperatur- und Zeit-Tabelle zum Filamenttrocknen.

    5. Düse und Datenfluss prüfen

    Materialreste an der Außenseite der Düse können sich am Bauteil abstreifen und wie ein Blob aussehen. Reinige die Düse nur im warmen Zustand und beachte die Herstellerhinweise. Tritt der Fehler an reproduzierbaren Stellen zusammen mit kurzen Druckpausen auf, prüfe außerdem SD-Karte, Netzwerkverbindung und Timelapse-Einstellungen.

    Sinnvolles Hilfsmittel

    Für Materialreste und leichte Ablagerungen genügt meist ein kompaktes Reinigungsset. Es ersetzt keine Einstellungsarbeit, ist aber bei einer verschmutzten Düse praktisch.

    3D-Druck-Reinigungsset bei Amazon ansehen →

    Empfohlene Reihenfolge

    1. Seam-Vorschau mit dem Fehlerbild vergleichen.
    2. Filamentzustand und Düsenaußenseite prüfen.
    3. Temperatur in 5-Grad-Schritten testen.
    4. Flow kalibrieren.
    5. Retraction und Wipe fein abstimmen.
    6. Datenfluss nur untersuchen, wenn kurze Pausen sichtbar oder hörbar sind.

    Häufige Fragen

    Sind Blobs immer eine falsche Retraction?

    Nein. Seam-Position, Temperatur, Flow, feuchtes Filament und Materialreste an der Düse können nahezu gleich aussehen. Die Position der Pickel ist der wichtigste erste Hinweis.

    Kann man die Z-Naht vollständig unsichtbar machen?

    Meist nicht vollständig. Sie lässt sich aber an eine unauffällige Kante legen und durch sauber abgestimmten Flow, Retraction und Wipe deutlich reduzieren.

    Weitere Fehlerbilder findest du im zentralen Guide 3D-Druck-Fehler erkennen und lösen.

  • Elefantenfuß beim 3D-Druck vermeiden: Ursachen und Einstellungen

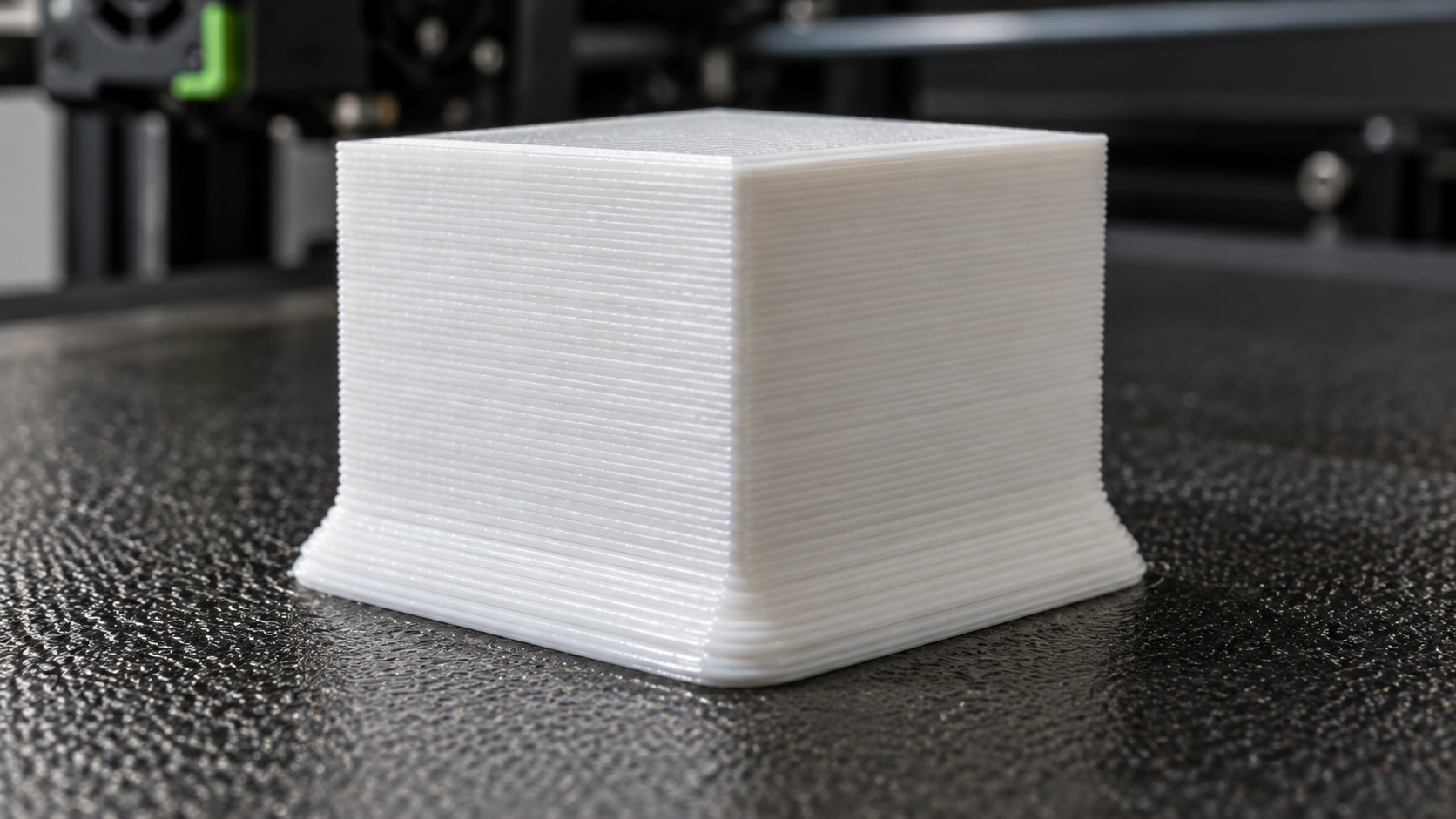

    3D-Druckteil mit seitlich verbreiterten unteren Schichten als sichtbarer Elefantenfuß

    Ein Elefantenfuß beim 3D-Druck entsteht, wenn die untersten Schichten seitlich überstehen. Das Bauteil ist an der Basis breiter als vorgesehen, obwohl die darüberliegenden Wände korrekt aussehen. Bei Steckverbindungen, Gehäusen und passgenauen Werkstattteilen kann schon ein kleiner Überstand die Montage verhindern.

    Die Ursache ist meist eine Kombination aus zu stark gequetschter erster Schicht und zu lange weichem Material auf einem heißen Druckbett. Warping ist das Gegenteil: Dort heben sich Ecken an; beim Elefantenfuß wird die Basis nach außen gedrückt.

    Kurzlösung: Z-Offset beziehungsweise First-Layer-Höhe prüfen, Druckbetttemperatur nach den ersten Schichten absenken und anschließend die Elefantenfuß-Kompensation im Slicer fein einstellen. Mechanische Maßfehler sollten nicht ausschließlich per Kompensation versteckt werden. Wie die Slicer-Funktion die erste Schicht verändert, erläutert Prusa zur Elefantenfußkompensation.

    So erkennst du einen Elefantenfuß

    • die ersten Schichten stehen gleichmäßig seitlich über
    • der Überstand läuft häufig um das gesamte Bauteil
    • Wände oberhalb der Basis sind maßhaltiger
    • Bohrungen oder Aussparungen nahe dem Druckbett werden zu klein
    • das Bauteil haftet meist sehr stark am Druckbett
    FehlerbildAbgrenzung
    Basis gleichmäßig zu breittypischer Elefantenfuß
    nur einzelne Ecke hebt sichWarping
    erste Schicht lückenhaft und haftet schlechtDüse zu weit vom Bett
    Material quillt über viele SchichtenFlow oder Linienbreite prüfen
    gesamtes Bauteil in X/Y zu großSchrumpfung und Maßkompensation prüfen

    1. Z-Offset und erste Schicht prüfen

    Ist die Düse zu nah am Druckbett, wird die erste Schicht stark nach außen gepresst. Eine gute erste Schicht besitzt geschlossene Linien, ohne dass an den Außenkanten breite Wülste entstehen. Verändere den Z-Offset nur in kleinen Schritten und beachte die Bedienungsanleitung deines Druckers.

    Die vollständige Diagnose findest du unter Z-Offset richtig einstellen und Erste Schicht perfekt drucken.

    2. Druckbetttemperatur reduzieren

    Bleibt das Material lange sehr weich, drücken nachfolgende Schichten die Basis weiter nach außen. Verwende zunächst die Herstellerempfehlung. Häufig kann die Betttemperatur nach der ersten Schicht etwas abgesenkt werden, sofern die Haftung zuverlässig bleibt.

    MaterialTypische TendenzVorgehen
    PLAbei sehr heißem Bett schnell weiche BasisBetttemperatur moderat senken
    PETGhaftet oft sehr stark und kann breit gequetscht werdenZ-Abstand und geeignete Druckoberfläche prüfen
    ABS/ASAbraucht Wärme gegen WarpingKompensation und Bauteilgeometrie bevorzugen
    TPUweiches Material zeigt breite Linien besonders deutlichFirst-Layer-Flow und Abstand sorgfältig testen

    3. First-Layer-Flow und Linienbreite kontrollieren

    Ein überhöhter Flow oder eine sehr breite erste Linie verstärkt den Überstand. Nutze zunächst ein bewährtes Standardprofil. Kalibriere den allgemeinen Flow nicht allein anhand der ersten Schicht, sondern mit einem geeigneten Testkörper.

    Wie du zu viel beziehungsweise zu wenig Material erkennst, erklärt Flow kalibrieren.

    4. Elefantenfuß-Kompensation im Slicer einstellen

    Viele Slicer können die Kontur der ersten Schicht leicht nach innen versetzen. In Bambu Studio und OrcaSlicer heißt die Funktion sinngemäß Elefantenfuß-Kompensation; andere Slicer verwenden ähnliche Bezeichnungen. Beginne mit einem kleinen Wert und miss danach das reale Bauteil.

    • zuerst Z-Offset und Flow plausibel einstellen
    • mit kleinen Korrekturwerten beginnen
    • Außenmaß und Steckverbindung nach jedem Test messen
    • nicht so stark kompensieren, dass die erste Schicht Lücken bekommt

    5. Fase oder Radius bereits im Modell vorsehen

    Für passgenaue Funktionsteile ist eine kleine Fase an der Unterkante oft die robusteste Lösung. Sie schafft Platz für den unvermeidbaren Übergang der ersten Schicht und verbessert gleichzeitig das Einführen in Gegenstücke. Bei fremden STL-Dateien kann die Slicer-Kompensation praktischer sein.

    6. Druckbett und Haftmittel nicht übertreiben

    Mehr Haftung löst keinen Elefantenfuß. Ist das Druckbett sauber und korrekt nivelliert, sollte das Bauteil zuverlässig haften, ohne extrem gequetscht zu werden. Zu viel Klebstoff kann außerdem eine ungleichmäßige Oberfläche erzeugen.

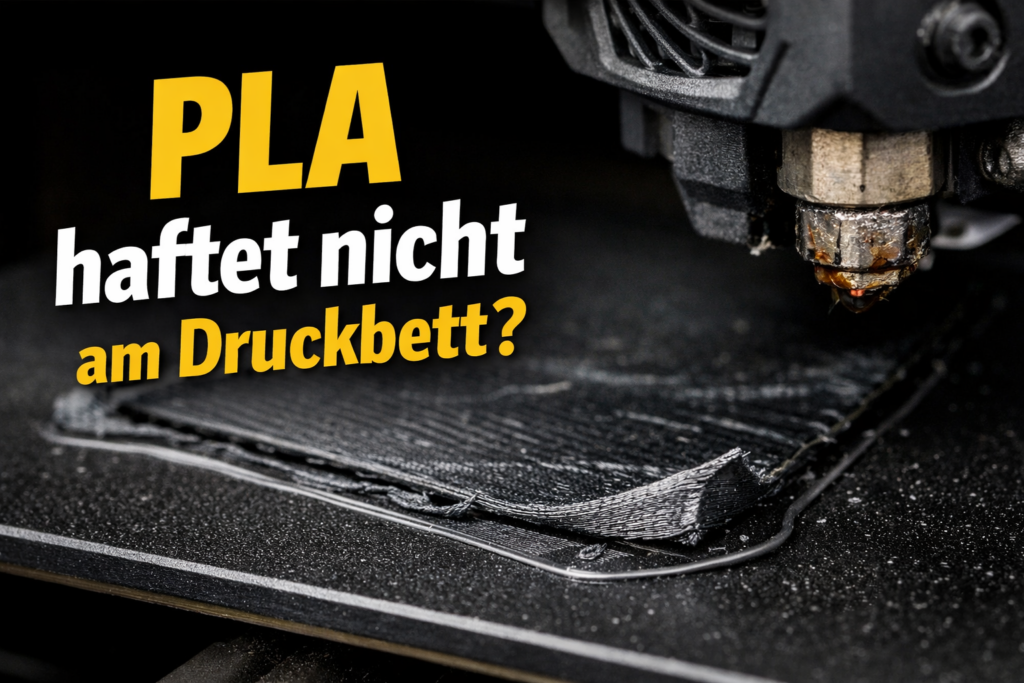

    Bei Haftungsproblemen helfen die getrennten Ratgeber PLA haftet nicht, PETG-Haftung verbessern und Warping vermeiden.

    Messbarer Test statt Bewertung nach Augenmaß

    1. Kalibrierwürfel mit bekanntem Außenmaß drucken
    2. unterste Schichten und Wandmitte getrennt messen
    3. Z-Offset beziehungsweise First Layer korrigieren
    4. Betttemperatur überprüfen
    5. erst danach Slicer-Kompensation in kleinen Schritten ergänzen
    6. Steckverbindung mit dem tatsächlichen Gegenstück testen

    Fazit: Erst Ursache beheben, dann kompensieren

    Der beste Weg gegen einen Elefantenfuß ist eine korrekt eingestellte erste Schicht. Die Slicer-Kompensation ist anschließend ein nützliches Werkzeug für die letzten Zehntelmillimeter. Bei technischen Bauteilen bringt eine konstruktive Fase zusätzliche Sicherheit.

    Weitere Fehlerbilder findest du im zentralen Ratgeber 3D-Druck Fehler erkennen und lösen. Für eine systematische Grundeinstellung hilft außerdem 3D-Drucker kalibrieren.

    Häufige Fragen

    Ist Elefantenfuß dasselbe wie Warping?

    Nein. Beim Elefantenfuß ist die Basis nach außen verbreitert. Beim Warping heben sich Ecken oder Kanten vom Druckbett ab.

    Welche Einstellung hilft zuerst?

    Prüfe zuerst den Z-Offset beziehungsweise die First-Layer-Höhe. Danach folgen Betttemperatur und First-Layer-Flow. Die Slicer-Kompensation kommt zuletzt.

    Wie viel Elefantenfuß-Kompensation ist richtig?

    Das hängt von Drucker, Material und Profil ab. Beginne mit einem kleinen Wert und kontrolliere Außenmaß sowie Haftung mit einem Testdruck.

  • Ghosting und Ringing beim 3D-Druck vermeiden

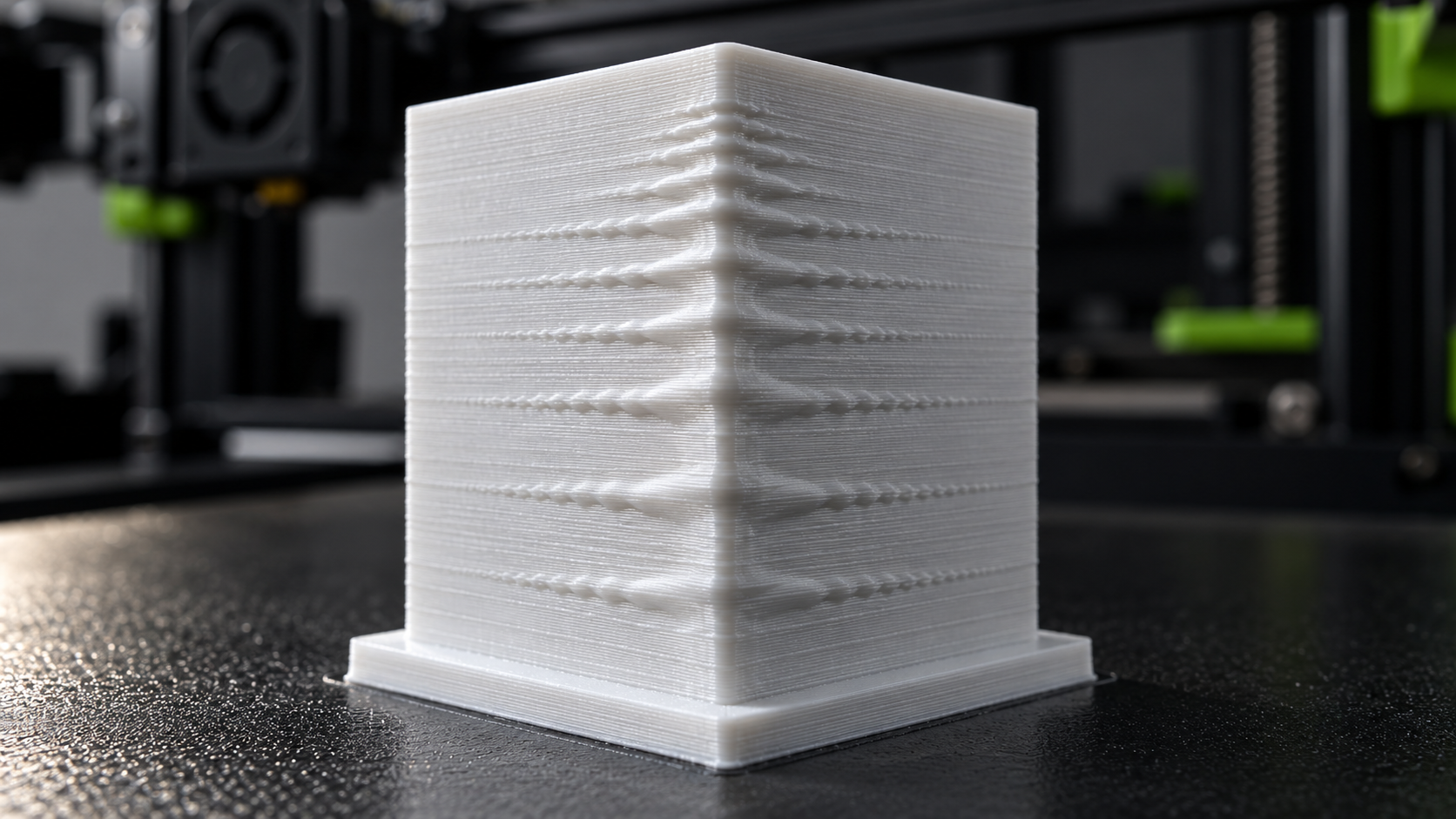

    3D-Druckteil mit sichtbaren Wellen neben einer Kante durch Ghosting und Ringing

    Ghosting beim 3D-Druck, auch Ringing genannt, zeigt sich als wiederholtes Wellenmuster neben scharfen Kanten, Schriftzügen oder Bohrungen. Die Kontur scheint sich abgeschwächt mehrfach auf der Oberfläche zu wiederholen. Ursache sind Schwingungen, die nach einer schnellen Richtungsänderung nicht sofort abklingen.

    Der Fehler ist vor allem optisch. Die Maßhaltigkeit kann an Kanten trotzdem leiden. Statt wahllos Geschwindigkeit und Temperatur zu verändern, solltest du zwischen mechanischer Instabilität, zu hoher Beschleunigung und einer unpassenden Resonanzkompensation unterscheiden.

    Kurzlösung: Drucker auf einen stabilen Untergrund stellen, lose Bauteile und Riemen prüfen, Beschleunigung reduzieren und anschließend Input Shaping beziehungsweise Resonanzkompensation neu kalibrieren. Die Drucktemperatur ist nur selten die Hauptursache. Die Prusa-Erklärung zu Input Shaping beschreibt, wie Resonanzschwingungen reduziert werden.

    Ghosting, Ringing oder VFA: Was ist der Unterschied?

    FehlerbildErkennbar anTypische Ursache
    Ghosting/Ringingabklingende Wellen direkt nach KantenResonanz nach Richtungswechsel
    VFAfeine regelmäßig verteilte vertikale StreifenMotor, Riemen, Riemenscheiben oder Geschwindigkeit
    Z-Nahteinzelne vertikale Linie mit kleinen ErhebungenStart- und Endpunkt der Außenwand
    unruhige Oberflächezufällige Struktur ohne Bezug zu KantenFilament, Flow, Temperatur oder Mechanik

    Eine einzelne vertikale Linie ist eher die Z-Naht. Dafür gibt es den eigenen Ratgeber Naht und Seam richtig einstellen.

    1. Druckerstand und Untergrund prüfen

    Ein wackeliger Tisch verstärkt Bewegungen, ist aber nicht automatisch die alleinige Ursache. Stelle den Drucker auf einen festen, verwindungssteifen Untergrund. Prüfe, ob Regal, Tischplatte oder Druckerfüße nachschwingen. Weiche Unterlagen können bestimmte Frequenzen dämpfen, bei ungünstiger Auslegung aber auch verstärken.

    • Drucker nicht gegen Wand oder Möbel schlagen lassen
    • lose Seitenteile, Türen und Spulenhalter sichern
    • schwere Filamentrollen nicht instabil über dem Rahmen montieren
    • bei mehreren Druckern gegenseitige Schwingungsübertragung vermeiden

    2. Schrauben, Riemen und Führungssystem kontrollieren

    Spiel in Führungen oder lose Rahmenschrauben lassen den Druckkopf nach Richtungswechseln nachschwingen. Riemen müssen gleichmäßig gespannt sein, dürfen aber nicht überzogen werden. Prüfe bei Rollenführungen auch das Spiel der Laufrollen und bei Linearschienen die Wartungsvorgaben des Herstellers.

    3. Beschleunigung statt nur Geschwindigkeit reduzieren

    Ghosting entsteht vor allem beim Beschleunigen und Abbremsen. Eine hohe maximale Druckgeschwindigkeit kann auf langen Geraden funktionieren, während hohe Beschleunigung an kleinen Details starke Wellen erzeugt. Reduziere testweise die Außenwand-Beschleunigung und vergleiche ein identisches Testmodell.

    ÄnderungErwartete WirkungNachteil
    Außenwand-Beschleunigung reduzierenweniger sichtbare Wellen an Konturenetwas längere Druckzeit
    Travel-Beschleunigung reduzierenruhigere Leerfahrtenlängere Bewegungszeit
    Außenwand langsamer druckenoft sauberere Oberflächegeringerer Durchsatz
    kleine Konturen verlangsamenweniger Schwingung an Detailsnur lokal langsamer

    Grundlagen findest du unter Druckgeschwindigkeit richtig einstellen.

    4. Input Shaping und Resonanzkompensation kalibrieren

    Moderne Drucker gleichen Resonanzen softwareseitig aus. Diese Funktion wird je nach Hersteller Input Shaping, Vibration Compensation oder Resonanzkompensation genannt. Nach Änderungen an Druckkopf, Füßen, Riemen, Standplatz oder schwerem Zubehör kann eine neue Kalibrierung sinnvoll sein.

    • Kalibrierung nach Herstellervorgabe ausführen
    • während der Messung nichts am Drucker berühren
    • vorher mechanische Probleme beseitigen
    • das Ergebnis mit demselben Testmodell und Filament vergleichen

    Eine sinnvolle Reihenfolge für weitere Einstellungen bietet 3D-Drucker kalibrieren.

    5. Modell, Slicer und Außenwände optimieren

    Scharfe 90-Grad-Kanten regen Schwingungen stärker an als Radien. Bei selbst konstruierten Funktionsteilen können kleine Fasen oder Rundungen die Dynamik verbessern. Im Slicer solltest du Außenwände nicht unnötig aggressiv drucken und Änderungen immer isoliert testen.

    Warum mehr Riemenspannung nicht immer hilft

    Ein sehr lockerer Riemen ist problematisch, aber maximale Spannung ist kein Qualitätsziel. Übermäßig gespannte Riemen belasten Lager und Motorwellen und können neue Schwingungen erzeugen. Halte dich an die Herstellervorgabe und gleiche Riemen eines CoreXY-Systems möglichst gleichmäßig ab.

    Testplan für eine saubere Diagnose

    1. Testmodell mit gut sichtbaren Kanten und bekannter Ausrichtung drucken
    2. prüfen, ob die Wellen nur auf X, nur auf Y oder auf beiden Achsen auftreten
    3. Mechanik und Stand kontrollieren
    4. Außenwand-Beschleunigung deutlich reduzieren
    5. Resonanzkompensation neu kalibrieren
    6. nur eine Änderung pro Test übernehmen

    Fazit: Resonanzen systematisch statt zufällig bekämpfen

    Ghosting lässt sich meist durch eine Kombination aus stabiler Mechanik, angemessener Beschleunigung und korrekt kalibriertem Input Shaping reduzieren. Tausche nicht vorschnell Bauteile aus: Ein reproduzierbarer Vorher-Nachher-Test zeigt zuverlässiger, welche Änderung tatsächlich hilft.

    Weitere Fehlerbilder findest du im zentralen Ratgeber 3D-Druck Fehler erkennen und lösen. Für eine systematische Grundeinstellung hilft außerdem 3D-Drucker kalibrieren.

    Häufige Fragen

    Ist Ghosting dasselbe wie Layer Shift?

    Nein. Bei Ghosting bleibt die Geometrie an ihrer Position, neben Kanten entstehen lediglich abklingende Wellen. Beim Layer Shift werden ganze Schichten seitlich versetzt.

    Hilft langsamer drucken immer gegen Ringing?

    Häufig hilft vor allem eine geringere Beschleunigung. Nur die maximale Geschwindigkeit zu reduzieren beseitigt Resonanzen nicht zwingend.

    Wann sollte Input Shaping neu kalibriert werden?

    Nach mechanischen Änderungen, einem neuen Standplatz, geänderter Riemenspannung oder wenn Ghosting trotz intakter Mechanik deutlich sichtbar bleibt.

  • Layer Shift beim 3D-Druck: Schichtversatz erkennen und beheben

    3D-Druck mit deutlich sichtbarem Layer Shift und seitlich versetzten Schichten

    Ein Layer Shift beim 3D-Druck verschiebt eine oder mehrere Schichten plötzlich seitlich. Der Druck läuft danach häufig weiter, aber das Bauteil besitzt eine deutlich sichtbare Stufe und ist meist unbrauchbar. Anders als bei schiefen Wänden oder Warping tritt der Versatz ab einer bestimmten Höhe abrupt auf.

    Die Ursache liegt fast immer darin, dass der Drucker seine tatsächliche Position verliert: Ein Motor überspringt Schritte, eine Achse blockiert kurz oder die Düse kollidiert mit dem Bauteil. Mit der richtigen Reihenfolge lässt sich die Fehlerquelle meist schnell eingrenzen. Die Prusa-Fehlerhilfe zu Layer Shifting bietet eine weitere Prüfliste.

    Schnelldiagnose: Prüfe zuerst, ob sich X- und Y-Achse frei bewegen, kontrolliere Riemen und Riemenscheiben und reduziere anschließend Beschleunigung sowie Verfahrgeschwindigkeit. Tritt der Fehler immer an derselben Modellhöhe auf, ist eine Kollision mit dem Bauteil besonders wahrscheinlich.

    Wie sieht ein Layer Shift aus?

    Typisch ist ein sauberer, horizontaler Absatz: Unterhalb der Stelle ist das Modell korrekt, darüber wird es seitlich versetzt weitergedruckt. Ein einmaliger Versatz weist häufig auf eine Kollision oder einen kurzfristigen Schrittverlust hin. Wiederholte kleine Versätze sprechen eher für Mechanik, Riemenspannung oder zu aggressive Bewegungswerte.

    FehlerbildWahrscheinliche UrsacheErster Test
    ein einzelner starker VersatzDüsenkollision oder blockierte AchseModell und Bewegungsweg kontrollieren
    mehrere kleine Versätze in gleicher RichtungRiemen, Riemenscheibe oder MotorMechanik bei ausgeschaltetem Drucker prüfen
    Fehler erst bei schnellen BewegungenBeschleunigung oder Geschwindigkeit zu hochWerte testweise deutlich reduzieren
    Versatz immer auf gleicher Höheaufstehende Kante, Warping oder KabelkontaktDruck beobachten und Z-Hop prüfen
    zufällige Versätze nach längerer LaufzeitMotortreiber oder Motor wird zu warmKühlung und Elektronik prüfen

    1. Achsen auf freien Lauf prüfen

    Schalte den Drucker aus und bewege den Druckkopf beziehungsweise das Druckbett vorsichtig von Hand, sofern der Hersteller dies zulässt. Der Widerstand sollte über den gesamten Weg gleichmäßig sein. Harte Stellen, Schleifgeräusche oder ruckartige Bewegungen weisen auf Schmutz, falsch ausgerichtete Führungen, beschädigte Rollen oder Kabel hin.

    • Fremdkörper und Filamentreste aus dem Bewegungsraum entfernen
    • Führungen nach Herstellervorgabe reinigen und schmieren
    • prüfen, ob Kabel, PTFE-Schlauch oder Kabelkette hängen bleiben
    • bei Bettschubsern kontrollieren, ob das Druckbett mechanisch anschlägt

    2. Riemen und Riemenscheiben kontrollieren

    Ein zu lockerer Riemen kann über Zähne springen. Ein extrem straffer Riemen belastet dagegen Lager und Motoren. Entscheidend ist eine gleichmäßige Spannung. Kontrolliere außerdem, ob die Riemenscheiben fest auf den Motorwellen sitzen. Die kleine Madenschraube sollte auf der abgeflachten Stelle der Welle greifen.

    Eine vollständige Wartungsroutine findest du unter 3D-Drucker Wartung.

    3. Geschwindigkeit, Beschleunigung und Jerk reduzieren

    Hohe Druckgeschwindigkeit allein ist selten die einzige Ursache. Kritischer sind schnelle Richtungswechsel und hohe Beschleunigungen. Reduziere für einen Test Beschleunigung und Verfahrgeschwindigkeit deutlich. Verschwindet der Fehler, kannst du die Werte schrittweise wieder erhöhen.

    • mit einem bekannten Standardprofil testen
    • keine fremden Hochgeschwindigkeitsprofile verwenden
    • Travel-Beschleunigung und Druckbeschleunigung getrennt betrachten
    • nach einem Düsen- oder Hotendwechsel die Bewegungsprofile erneut testen

    Die Zusammenhänge erklärt der Ratgeber Druckgeschwindigkeit richtig einstellen.

    4. Kollisionen zwischen Düse und Bauteil vermeiden

    Wenn sich Kanten nach oben ziehen, Infill übersteht oder Materialklumpen entstehen, kann die Düse gegen das Modell stoßen. Dabei verliert eine Achse kurz ihre Position. Prüfe deshalb nicht nur die Mechanik, sondern auch das Druckbild unmittelbar vor dem Versatz.

    • Warping und angehobene Ecken beseitigen
    • Überextrusion und Materialansammlungen vermeiden
    • Z-Hop nur bei tatsächlichen Kollisionen moderat testen
    • Infill-Muster mit vielen Kreuzungen vermeiden, wenn die Düse darüber schabt
    • Düse und Heizblock auf anhaftende Filamentreste prüfen

    Bei aufstehenden Ecken hilft Warping vermeiden; zu viel Material korrigierst du über Flow kalibrieren.

    5. Motoren, Treiber und Kühlung prüfen

    Tritt der Layer Shift erst nach längerer Druckzeit auf, können Motor oder Motortreiber überhitzen. Stelle sicher, dass Lüftungsöffnungen frei sind und Elektroniklüfter funktionieren. Änderungen an Motorstrom oder Elektronik sollten nur nach Herstellerangabe erfolgen; bei geschlossenen Geräten ist im Zweifel der Support der richtige Ansprechpartner.

    Diagnose in der richtigen Reihenfolge

    1. Druck abbrechen und Richtung des Versatzes bestimmen
    2. Achse auf Hindernisse und freien Lauf prüfen
    3. Riemen sowie Riemenscheiben kontrollieren
    4. Modell auf Kollision, Warping und Materialklumpen untersuchen
    5. mit Standardprofil und reduzierter Beschleunigung erneut testen
    6. bei wärmeabhängigem Fehler Kühlung, Motor und Support einbeziehen

    Fazit: Layer Shift ist meist ein mechanisches oder dynamisches Problem

    Ein Schichtversatz lässt sich selten durch mehr Temperatur oder einen höheren Flow beheben. Arbeite zuerst mechanische Hindernisse, Riemen und mögliche Kollisionen ab. Erst danach solltest du Geschwindigkeit, Beschleunigung oder die Elektronik verdächtigen.

    Weitere Fehlerbilder findest du im zentralen Ratgeber 3D-Druck Fehler erkennen und lösen. Für eine systematische Grundeinstellung hilft außerdem 3D-Drucker kalibrieren.

    Häufige Fragen

    Kann ein zu lockerer Riemen Layer Shift verursachen?

    Ja. Ein lockerer Riemen kann bei schnellen Richtungswechseln über Zähne springen. Auch eine lose Riemenscheibe auf der Motorwelle kann denselben Effekt erzeugen.

    Warum tritt der Versatz immer auf derselben Höhe auf?

    Dann kollidiert die Düse häufig mit einer aufstehenden Modellkante, einem Materialklumpen oder einem Kabel. Beobachte genau diesen Abschnitt des Drucks.

    Hilft Z-Hop gegen Layer Shift?

    Z-Hop kann Kollisionen beim Reisen reduzieren, behebt aber keine lockeren Riemen oder blockierten Achsen. Verwende ihn deshalb nur nach klarer Diagnose.

  • Bester 3D-Drucker für Kleinserien 2026: Modelle und Auswahl

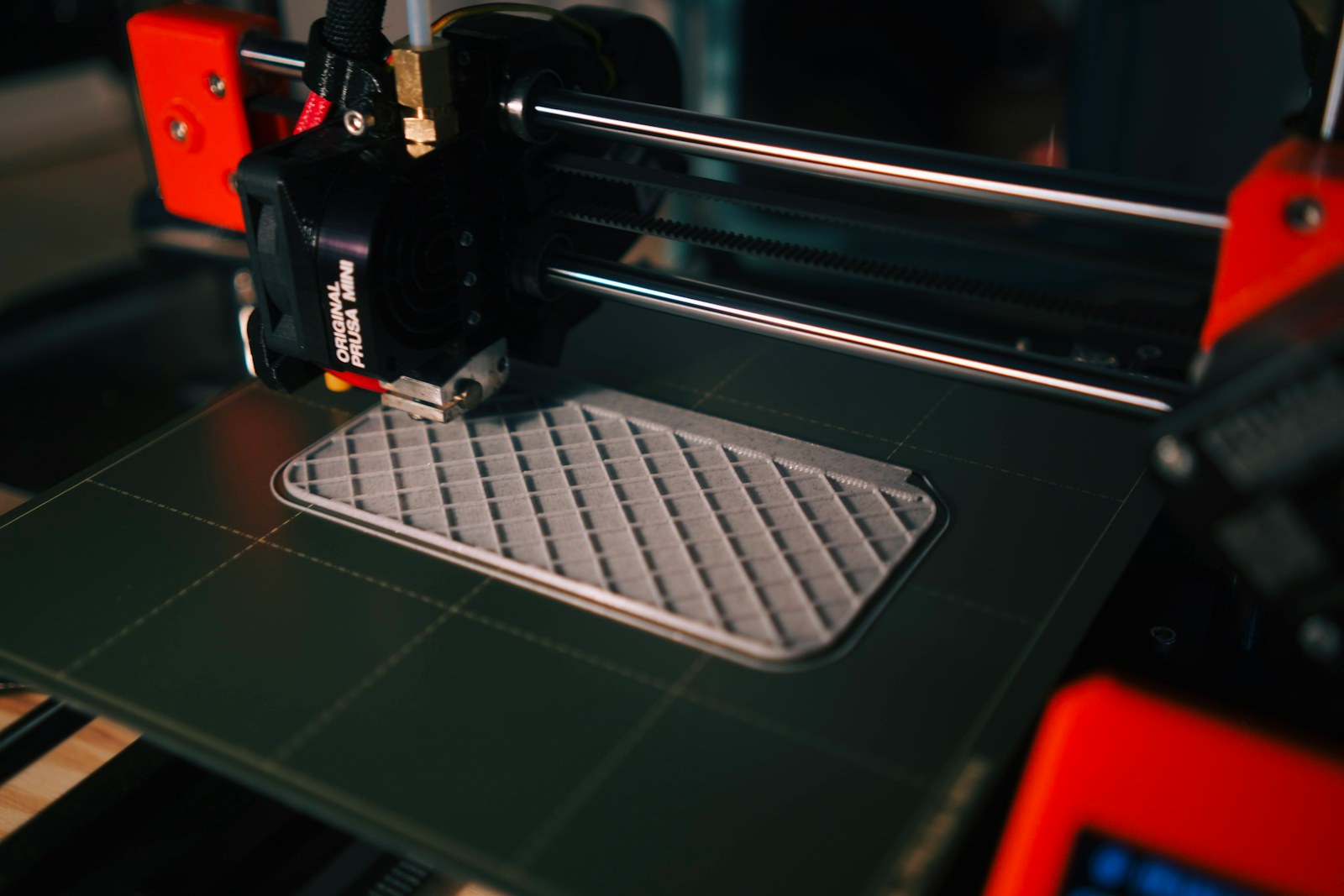

    3D-Drucker bei der Fertigung einer Kleinserie

    Der beste 3D-Drucker für Kleinserien ist nicht zwingend das schnellste oder größte Modell. Entscheidend sind reproduzierbare Ergebnisse, kurze Rüstzeiten, zuverlässige Ersatzteilversorgung und ein Workflow, der auch beim fünfzigsten Teil noch funktioniert. Für die Planung von Serienabläufen bietet Prusa einen Leitfaden zum Aufbau einer Druckfarm.

    Dieser Vergleich richtet sich an kleine Gewerbe, Werkstätten und Dienstleister, die identische Bauteile regelmäßig in Stückzahlen von wenigen Exemplaren bis zu mehreren hundert Teilen herstellen möchten.

    Kurzempfehlung: Für kompakte Allround-Kleinserien ist der Bambu Lab P2S häufig der wirtschaftlichste Einstieg. Der Prusa CORE One+ punktet bei Wartbarkeit, der Creality K2 Pro bei größerer Fläche und der Bambu Lab H2D bei technisch anspruchsvollen oder großen Teilen.

    Was unterscheidet Kleinserien vom Einzelstück?

    Beim Einzelstück kann eine längere Einrichtung akzeptabel sein. In einer Kleinserie vervielfacht sich dagegen jeder unnötige Handgriff. Entscheidend sind nicht nur Druckzeit und Bauraum, sondern Entnahme, Materialwechsel, Qualitätskontrolle und Wiederanlauf.

    • Reproduzierbarkeit: Maße und Oberfläche müssen über viele Durchläufe stabil bleiben.
    • Verfügbarkeit: Ersatzteile und Verbrauchsmaterial dürfen die Serie nicht stoppen.
    • Rüstzeit: Kalibrierung, Plattenwechsel und Materialzuführung müssen schnell funktionieren.
    • Überwachung: Kamera, Benachrichtigungen und Fehlererkennung reduzieren Kontrollaufwand.
    • Profiltreue: gespeicherte Einstellungen müssen auf baugleichen Geräten übertragbar sein.
    • Wartbarkeit: Verschleißteile sollten ohne lange Demontage erreichbar sein.

    Vier geeignete Druckerklassen im Vergleich

    ModellBauraumStärke in KleinserienGeeignet für
    Bambu Lab P2S256 × 256 × 256 mmAutomatisierung und kompakter DurchsatzPLA/PETG-Produkte, Varianten, Personalisierung
    Prusa CORE One+250 × 220 × 270 mmDokumentation und WartbarkeitFunktionsteile und langfristiger Betrieb
    Creality K2 Pro300 × 300 × 300 mmmehr Teile pro Plattegrößere Produkte und flächige Serien
    Bambu Lab H2Dbis 350 × 320 × 325 mmgroßer Bauraum und Dual-Nozzletechnische Materialien, Support-Workflows

    Bambu Lab P2S: effizienter Allrounder

    Der P2S eignet sich besonders für Kleinserien, deren Teile sicher in den Standardbauraum passen. Automatische Kalibrierung, Kamera und optionales Materialsystem reduzieren wiederkehrende Handgriffe. Ein AMS kann Farben und Materialien bereithalten oder bei passenden Rollen den Materialnachschub vereinfachen.

    Für rein einfarbige Serienteile kann ein Solo-Gerät wirtschaftlicher sein. Bei Varianten, Personalisierung oder häufigen Farbwechseln bietet die Combo dagegen organisatorische Vorteile.

    Passende Ersatz- und Ergänzungsteile findest du im Beitrag Bambu Lab P2S Zubehör.

    Prusa CORE One+: wartbar und dokumentiert

    Der CORE One+ ist interessant, wenn Maschinen über viele Jahre nachvollziehbar gewartet und repariert werden sollen. Dokumentation und modularer Aufbau können Stillstandszeiten reduzieren. Für technische Teile und wiederkehrende Kundenaufträge ist planbare Wartbarkeit oft wichtiger als der niedrigste Anschaffungspreis.

    Creality K2 Pro: mehr nutzbare Fläche

    Der K2 Pro bietet zusätzliche Fläche für größere Bauteile oder mehrere kleine Teile pro Druckplatte. Das kann den Bedienaufwand pro Teil senken. Gleichzeitig steigt bei voll bestückten Platten das Risiko: Ein Fehler kann mehr Material und Produktionszeit betreffen. Teileanordnung und zuverlässige Profile sind deshalb besonders wichtig.

    Bambu Lab H2D: Spezialist für anspruchsvolle Serien

    Der H2D lohnt sich, wenn großer Bauraum, technische Materialien oder ein Zwei-Düsen-Workflow tatsächlich benötigt werden. Für einfache PLA-Halterungen ist er oft überdimensioniert. Bei komplexen Funktionsteilen, löslichem oder getrenntem Supportmaterial und größeren Gehäusen kann das System dagegen Arbeitsschritte einsparen.

    Durchsatz statt Maximalgeschwindigkeit berechnen

    Vergleiche nicht nur Millimeter pro Sekunde. Für die Serie zählt die vollständige Durchlaufzeit pro verkaufsfähigem Teil: Aufheizen, Druck, Abkühlen, Entnahme, Kontrolle und Wiederanlauf.

    Vereinfachte Kapazität: verfügbare produktive Maschinenstunden ÷ vollständige Durchlaufzeit je Teil × realistische Erfolgsquote.

    Benötigt ein Teil vier Stunden und stehen täglich 20 produktive Stunden zur Verfügung, sind theoretisch fünf Teile möglich. Bei einer Erfolgsquote von 92 Prozent solltest du langfristig nur mit 4,6 verkaufsfähigen Teilen pro Tag planen.

    Ein großer Drucker oder mehrere gleiche Geräte?

    Zwei baugleiche Mittelklassegeräte bieten häufig mehr Flexibilität und Ausfallsicherheit als ein einzelnes Premiumgerät. Profile, Ersatzteile und Bedienung bleiben einheitlich. Beginne trotzdem mit einem validierten Prozess und erweitere erst, wenn Aufträge die zusätzliche Kapazität rechtfertigen.

    Die vollständige Raum-, Kosten- und Ablaufplanung findest du im Ratgeber 3D-Druck-Farm starten. Eine breitere Kaufberatung bietet Bester 3D-Drucker für ein Kleingewerbe.

    So validierst du einen Drucker für die Serie

    1. Referenzteil festlegen: ein typisches und anspruchsvolles Produkt auswählen.
    2. Mehrfach drucken: mindestens mehrere vollständige Durchläufe durchführen.
    3. Maße prüfen: kritische Passungen mit Messschieber oder Lehre dokumentieren.
    4. Ausschuss erfassen: Fehlerursache und Wiederholungsdrucke notieren.
    5. Bedienzeit messen: aktive Arbeit pro Platte und Teil stoppen.
    6. Wartung simulieren: Düsen-, Platten- und Materialwechsel praktisch bewerten.
    7. Stückkosten berechnen: Material, Maschine, Arbeit und Ausschuss zusammenführen.

    Materialsysteme in Kleinserien

    Ein Materialsystem ist sinnvoll, wenn Varianten ohne ständiges Umrüsten entstehen oder eine zweite Rolle als Nachschub genutzt wird. Viele Farbwechsel können jedoch Druckzeit und Materialabfall deutlich erhöhen. Für einfarbige Serien ist eine direkte, trockene Materialzuführung oft effizienter.

    Eine wirtschaftliche Einordnung bietet Multicolor-3D-Druck mit Bambu AMS.

    Kleinserien richtig kalkulieren

    Sinkende Arbeitszeit pro Stück bedeutet nicht automatisch einen niedrigen Preis. Berücksichtige Einrichtung, Testdruck, Maschine, Material, Qualitätskontrolle, Verpackung, Ausschuss und Gewinn. Der Beitrag 3D-Druck-Aufträge kalkulieren zeigt den vollständigen Ablauf; der Ratgeber Strom- und Maschinenkosten berechnen liefert den Maschinenstundensatz.

    Fazit: Der Prozess entscheidet über den besten Seriendrucker

    Für viele kompakte Kleinserien ist der P2S ein starker Einstieg. CORE One+, K2 Pro und H2D werden interessant, wenn Wartbarkeit, zusätzlicher Bauraum oder technische Anforderungen den Mehrpreis rechtfertigen. Kaufe nicht für theoretische Möglichkeiten, sondern validiere ein konkretes Teil und skaliere möglichst mit baugleichen Maschinen.

    Häufige Fragen

    Welcher 3D-Drucker eignet sich für kleine Serien?

    Für typische PLA- und PETG-Produkte ist ein automatisierter geschlossener Allrounder wie der P2S oft ausreichend. Bauraum, Material und Wartungsstrategie können jedoch ein anderes Modell sinnvoller machen.

    Sollte man alle Teile gleichzeitig auf eine Platte setzen?

    Eine volle Platte reduziert Bedienvorgänge, erhöht aber das Risiko eines größeren Verlusts. Teste zunächst kleinere Chargen und steigere die Belegung erst bei stabilem Prozess.

    Brauche ich für Kleinserien mehrere Drucker?

    Nicht zwingend. Ein Gerät genügt, solange es Termine und Mengen zuverlässig erfüllt. Ein zweites baugleiches Gerät lohnt sich bei dauerhafter Auslastung oder notwendiger Ausfallsicherheit.

  • 3D-Druck-Aufträge kalkulieren: Angebotspreis, Arbeitszeit und Gewinn

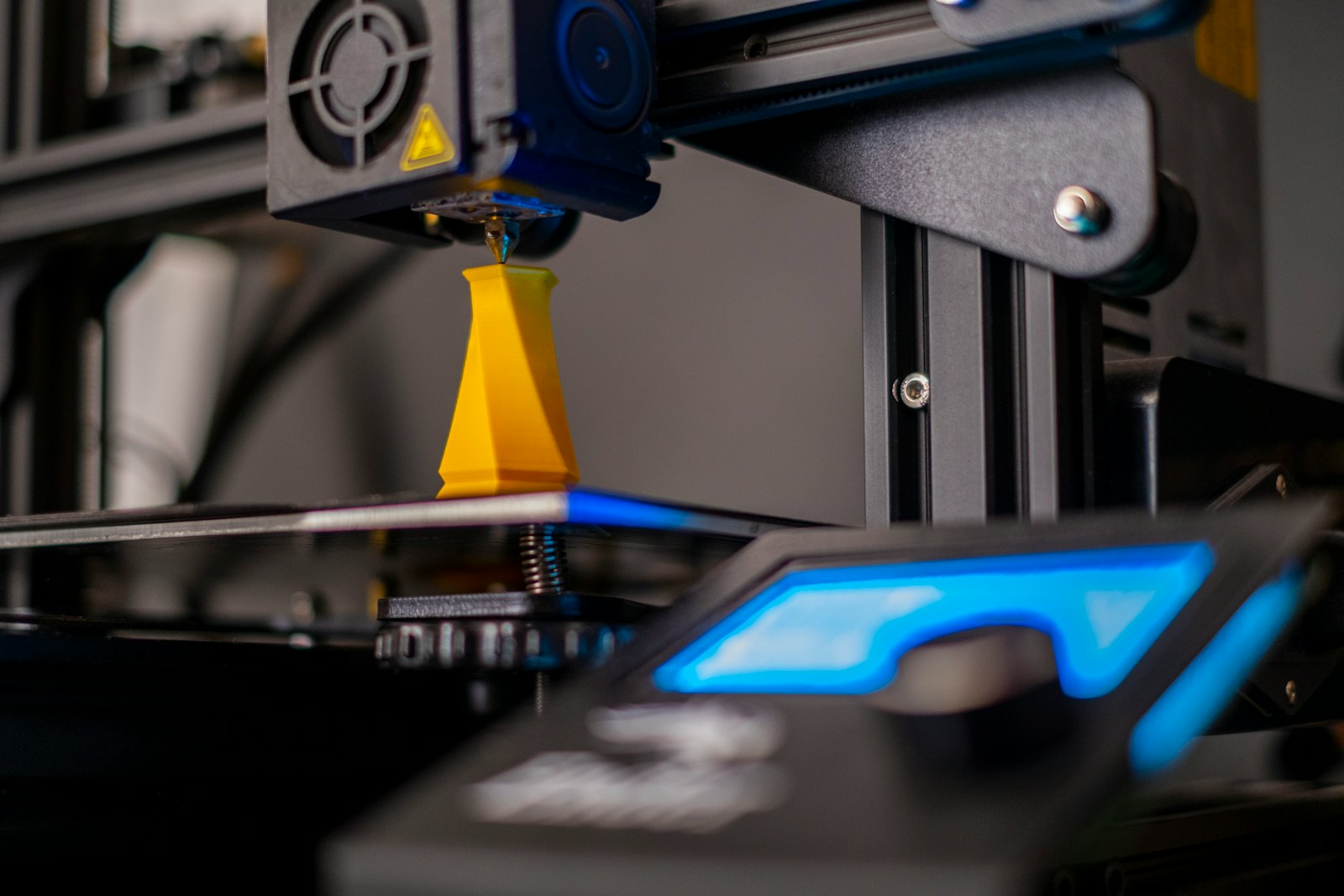

    3D-Druck-Auftrag mit Bauteilen und Kalkulation in einer Werkstatt

    Ein 3D-Druck-Auftrag ist erst dann sinnvoll kalkuliert, wenn nicht nur das Filament, sondern auch Maschinenzeit, Arbeitszeit, Ausschussrisiko, Nachbearbeitung und Gewinn berücksichtigt werden. Gerade bei Einzelanfertigungen und kleinen Serien entstehen viele Kosten außerhalb des eigentlichen Druckvorgangs. Ein ergänzendes Rechenbeispiel bietet der 3D-Druck-Preisrechner von Prusa.

    Dieser Leitfaden zeigt dir, wie du aus einer Kundenanfrage ein belastbares Angebot entwickelst. Die Berechnung eignet sich für Ersatzteile, Prototypen, personalisierte Produkte und kleine Serien.

    Kurzformel: Material + Maschinenkosten + Arbeitszeit + Fremdleistungen + Verpackung + Risikozuschlag + Gewinn = Netto-Angebotspreis. Umsatzsteuer wird anschließend entsprechend deiner steuerlichen Situation behandelt.

    Warum eine Auftragskalkulation mehr als eine Produktkalkulation ist

    Bei einem Standardprodukt kennst du Datei, Material, Profil und Ablauf bereits. Ein individueller Auftrag beginnt dagegen meist mit Rückfragen, Prüfung der Datei, Testdruck oder Konstruktion. Diese einmaligen Tätigkeiten müssen auf die bestellte Stückzahl verteilt oder als eigene Position berechnet werden.

    Trenne deshalb zwischen einmaligen Auftragskosten und stückzahlabhängigen Produktionskosten. So wird sichtbar, warum zehn identische Teile pro Stück günstiger sein können als ein einzelnes Exemplar.

    Diese Kosten gehören in jeden 3D-Druck-Auftrag

    KostenblockTypische BestandteileBerechnung
    MaterialBauteil, Support, Purge, FehldruckreserveGramm × Preis pro Gramm
    MaschineAbschreibung, Strom, WartungDruckstunden × Maschinenstundensatz
    VorbereitungDateiprüfung, Slicing, AngebotArbeitszeit × Stundensatz
    KonstruktionCAD, Anpassungen, IterationenZeit oder Festpreis
    NachbearbeitungSupport entfernen, Schleifen, MontageArbeitszeit × Stundensatz
    VerpackungKarton, Etikett, FüllmaterialKosten je Auftrag oder Stück
    RisikoAusschuss, Wiederholungsdruck, Terminrisikoprozentualer Zuschlag
    GewinnUnternehmerischer ErtragAufschlag oder Zielmarge

    Material inklusive Ausschuss berechnen

    Verwende nicht nur das Modellgewicht. Addiere Supportmaterial, Brim, Purge-Mengen und eine realistische Ausschussreserve. Kostet eine Kilogrammrolle 24 Euro, liegt der reine Einkaufspreis bei 0,024 Euro pro Gramm. Bei 80 Gramm tatsächlichem Verbrauch entstehen 1,92 Euro Materialkosten. Einkauf, Versand, Restmengen und Feuchtigkeit können einen höheren internen Gramm-Preis rechtfertigen.

    Arbeitszeit nicht verschenken

    Arbeitszeit entsteht bei Kommunikation, Dateiprüfung, Slicing, Druckerbestückung, Qualitätskontrolle, Nachbearbeitung und Verpackung. Zehn Minuten hier und fünf Minuten dort summieren sich. Lege einen betrieblichen Stundensatz fest und erfasse auch kurze Tätigkeiten.

    Konstruktion getrennt ausweisen

    Musst du ein Ersatzteil vermessen und neu konstruieren, ist das eine Dienstleistung. Der spätere Druckpreis darf diese Entwicklungsarbeit nicht verstecken. Vereinbare außerdem, wie viele Korrekturschleifen enthalten sind und wer die Nutzungsrechte an der Datei erhält.

    Schritt für Schritt zum Angebot

    1. Anfrage prüfen: Einsatzzweck, Stückzahl, Material, Farbe, Maße, Belastung und Termin klären.
    2. Datei bewerten: Druckbarkeit, Wandstärken, Toleranzen, Support und Lizenz prüfen.
    3. Produktion simulieren: Modell slicen und Materialmenge sowie Druckzeit dokumentieren.
    4. Einmalkosten erfassen: Kommunikation, Einrichtung, Konstruktion und Testdruck kalkulieren.
    5. Stückkosten berechnen: Material, Maschine, Bedienzeit und Nachbearbeitung je Teil bestimmen.
    6. Risiko ergänzen: Ausschuss, Wiederholungsdrucke und knappe Termine berücksichtigen.
    7. Gewinn einplanen: Preis nicht nur kostendeckend, sondern unternehmerisch sinnvoll gestalten.
    8. Angebot schriftlich abgrenzen: Menge, Material, Qualität, Lieferzeit und enthaltene Änderungen nennen.

    Beispiel: Zehn Halterungen kalkulieren

    Angenommen, ein Kunde bestellt zehn identische PETG-Halterungen. Jede Halterung benötigt einschließlich Reserve 80 Gramm Material und 3,5 Druckstunden. Für Vorbereitung, Entnahme, Qualitätskontrolle und Verpackung fallen insgesamt 1,5 Arbeitsstunden an.

    PositionRechenwegBetrag
    Material800 g × 0,022 €17,60 €
    Maschine35 h × 0,45 €15,75 €
    Arbeitszeit1,5 h × 30 €45,00 €
    Verpackungpauschal8,00 €
    Zwischensumme86,35 €
    Risiko 10 %86,35 € × 0,108,64 €
    Gewinnaufschlag 25 %94,99 € × 0,2523,75 €
    Netto-Angebotspreis118,74 €

    Das Beispiel ist keine allgemeine Preisempfehlung. Dein Maschinenstundensatz, Arbeitslohn, Materialeinkauf und Risiko können deutlich abweichen. Entscheidend ist die nachvollziehbare Struktur.

    Mindestauftragswert und Rüstpauschale

    Kleine Einzelaufträge verursachen oft fast denselben Kommunikations- und Einrichtungsaufwand wie größere Bestellungen. Ein Mindestauftragswert oder eine transparente Rüstpauschale verhindert, dass du zwanzig Minuten Beratung für einen Drei-Euro-Druck verschenkst. Kommuniziere diese Grenze vor der Detailarbeit.

    Eilaufträge, Änderungen und Wiederholungsdrucke

    • Eilauftrag: Zuschlag, wenn andere Aufträge verschoben oder zusätzliche Kontrollen nötig werden.
    • Dateiänderung: klar definieren, wie viele Korrekturen im Angebot enthalten sind.
    • Kundenfehler: festhalten, wer für falsche Maße oder ungeeignete Dateien verantwortlich ist.
    • Wiederholungsauftrag: Einmalkosten reduzieren, wenn Datei und Prozess unverändert bleiben.
    • Fehldruck: internes Produktionsrisiko nicht automatisch vollständig auf den Kunden abwälzen.

    Angebot und Nachkalkulation verbinden

    Vergleiche nach Abschluss die geplanten mit den tatsächlichen Werten: Material, Druckzeit, Bedienzeit, Ausschuss und Versand. Nur so erkennst du, ob dein Stundensatz und deine Zuschläge funktionieren. Wiederkehrende Abweichungen gehören in die nächste Kalkulation.

    Die Grundlagen für Standardprodukte findest du im Ratgeber 3D-Drucke verkaufen: Preise richtig kalkulieren. Der Beitrag Strom- und Maschinenkosten berechnen vertieft den Maschinenstundensatz. Rechtliche Ausgangspunkte behandelt Was ist beim gewerblichen Verkauf erlaubt?.

    Häufige Fehler bei der Auftragskalkulation

    • nur Filament und Strom berechnen
    • Angebots- und Kommunikationszeit ignorieren
    • CAD-Arbeit im Druckpreis verstecken
    • keine Ausschussreserve einplanen
    • Gewinn mit dem eigenen Arbeitslohn verwechseln
    • unklare Leistungen und unbegrenzte Änderungen zusagen
    • nach dem Auftrag keine tatsächlichen Kosten vergleichen

    Fazit: Jeder Auftrag braucht eine nachvollziehbare Kostenstruktur

    Eine belastbare Auftragskalkulation trennt Einmalkosten, Stückkosten, Risiko und Gewinn. Sie schützt dich vor unbezahlter Arbeit und macht größere Stückzahlen transparent. Speichere deine Annahmen, führe nach jedem Auftrag eine kurze Nachkalkulation durch und passe deine Sätze mit echten Produktionsdaten an.

    Häufige Fragen

    Wie hoch sollte der Stundensatz für 3D-Druck-Arbeit sein?

    Der passende Stundensatz hängt von Qualifikation, Betriebskosten, Auslastung und gewünschtem Einkommen ab. Verwende keinen pauschalen Internetwert, sondern berechne deinen notwendigen betrieblichen Satz.

    Wie kalkuliere ich einen Prototyp?

    Berechne Konstruktion, Dateiprüfung, Testdrucke und Änderungen getrennt von der späteren Fertigung. Vereinbare vorab, wie viele Iterationen enthalten sind.

    Sollte ich Fehldrucke berechnen?

    Ein durchschnittliches Ausschussrisiko gehört in deine Preise. Ein konkreter, von dir verursachter Fehldruck sollte jedoch nicht als zusätzliche Überraschungsposition beim Kunden erscheinen.

  • Strom- und Maschinenkosten beim 3D-Druck berechnen

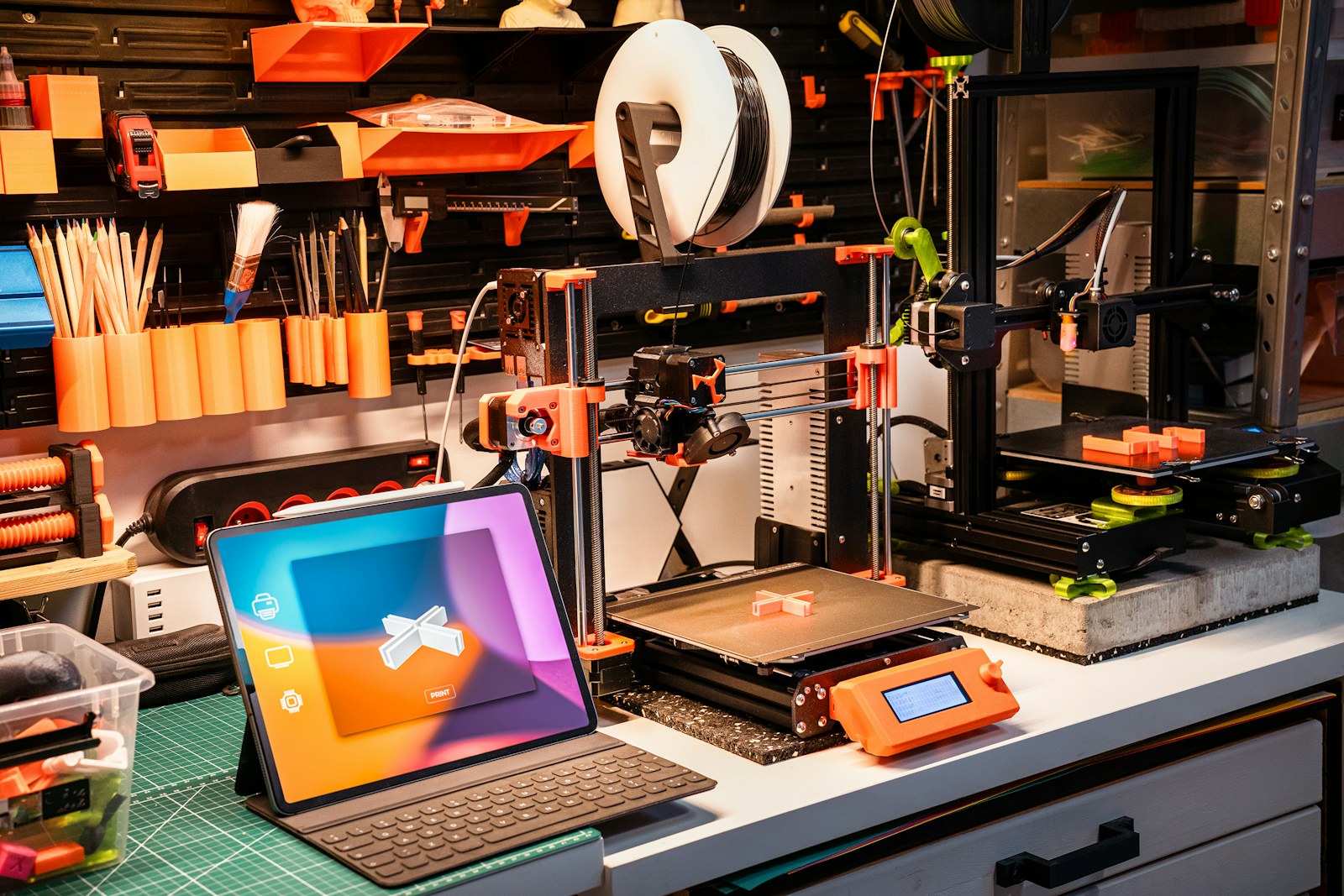

    3D-Drucker und Ausrüstung zur Berechnung von Strom- und Maschinenkosten

    Stromkosten beim 3D-Druck sind leicht messbar, aber nur ein Teil der tatsächlichen Maschinenkosten. Wer gewerblich druckt, muss zusätzlich Anschaffung, Restwert, Wartung, Verschleiß und produktive Auslastung auf die Druckstunden verteilen. Der Prusa-Beitrag zur Druckkostenrechnung zeigt weitere Kostenbeispiele.

    In diesem Ratgeber berechnest du einen realistischen Maschinenstundensatz. Er kann anschließend in Produkt-, Auftrags- und Kleinserienkalkulationen verwendet werden.

    Grundformel: Maschinenkosten pro Stunde = Abschreibung pro produktiver Stunde + Strom pro Stunde + Wartungs- und Verschleißreserve.

    Stromkosten eines 3D-Druckers berechnen

    Für die Stromkosten benötigst du durchschnittliche Leistungsaufnahme, Druckdauer und deinen Arbeitspreis je Kilowattstunde. Die Maximalleistung auf dem Typenschild ist dafür ungeeignet, weil Heizbett und Hotend nach dem Aufheizen geregelt werden.

    Formel: durchschnittliche Leistung in kW × Druckdauer in Stunden × Strompreis je kWh = Stromkosten des Auftrags.

    Beispielrechnung

    Ein Drucker benötigt während eines zehnstündigen PETG-Auftrags durchschnittlich 120 Watt. Das entspricht 0,12 Kilowatt. Bei einem angenommenen Strompreis von 0,35 Euro pro Kilowattstunde ergibt sich: 0,12 kW × 10 h × 0,35 €/kWh = 0,42 Euro.

    Das Beispiel zeigt, warum Strom allein selten den Verkaufspreis bestimmt. Trotzdem muss er erfasst werden – besonders bei beheizten Kammern, großen Druckbetten, hohen Materialtemperaturen und mehreren parallel laufenden Geräten.

    Verbrauch richtig messen

    1. Zwischensteckdose oder geeignetes Energiemessgerät verwenden.
    2. Einen vollständigen typischen Auftrag einschließlich Aufheizen messen.
    3. Mehrere Materialien und Druckbett-Temperaturen vergleichen.
    4. Verbrauch durch Druckstunden teilen und einen Mittelwert bilden.
    5. Standby, Trockner, Materialsystem und Abluft getrennt erfassen.

    Kurze Messungen direkt nach dem Einschalten überschätzen häufig den Durchschnitt, weil das Heizbett zunächst dauerhaft heizt. Eine Messreihe über mehrere reale Aufträge ist aussagekräftiger.

    Anschaffung auf produktive Stunden verteilen

    Für die interne Kalkulation kannst du den wirtschaftlich zu verbrauchenden Wert durch die erwarteten produktiven Druckstunden teilen. Verwende nicht automatisch alle Kalenderstunden: Wartung, Stillstand und fehlende Aufträge erzeugen keine verkaufte Maschinenzeit.

    Interne Abschreibung je Druckstunde: (Anschaffungskosten – erwarteter Restwert) ÷ erwartete produktive Stunden.

    Beispiel

    Ein Drucker kostet einschließlich notwendiger Grundausstattung 900 Euro. Nach der geplanten Nutzung rechnest du mit 100 Euro Restwert und 4.000 produktiven Stunden. Damit entfallen 800 Euro auf 4.000 Stunden: 0,20 Euro pro produktiver Druckstunde.

    Diese interne Kostenrechnung ist nicht automatisch mit der steuerlichen Abschreibung identisch. Steuerliche Nutzungsdauer und Behandlung solltest du mit deiner Buchhaltung oder Steuerberatung klären.

    Wartung und Verschleiß berücksichtigen

    KostenBeispieleSinnvolle Erfassung
    regelmäßige WartungReinigung, Schmierung, KontrolleArbeitszeit oder Pauschale
    VerschleißteileDüsen, Hotends, Cutter, PTFEJahresbudget ÷ Druckstunden
    DruckplattenBeschichtung und ErsatzNutzung oder Jahrespauschale
    ReparaturenLüfter, Sensoren, RiemenReserve aus Erfahrungswerten
    ProduktionsausfallStillstand und TerminverschiebungRisikoaufschlag

    Eine Wartungsreserve von beispielsweise 200 Euro über 4.000 produktive Stunden entspricht 0,05 Euro je Druckstunde. Eine praktische Checkliste findest du im Beitrag 3D-Drucker-Wartung: zehn regelmäßige Prüfungen.

    Beispiel für einen Maschinenstundensatz

    BestandteilWert pro Stunde
    interne Abschreibung0,20 €
    Strom bei 120 W und 0,35 €/kWh0,042 €
    Wartungs- und Verschleißreserve0,05 €
    reine Maschinenkosten0,292 €

    In der Praxis kann ein höherer Ansatz sinnvoll sein, wenn Zubehör, häufige Reparaturen, Finanzierung, Raumkosten oder schlechte Auslastung hinzukommen. Runde Werte nicht willkürlich auf, sondern dokumentiere, welche Kosten darin stecken.

    Welche Kosten gehören nicht in den Maschinenstundensatz?

    Material, Bedienzeit, Konstruktion, Nachbearbeitung, Verpackung, Plattformgebühren und Gewinn sollten getrennt bleiben. Sonst wird der Stundensatz undurchsichtig und lässt sich nicht sinnvoll auf verschiedene Produkte übertragen.

    • Materialkosten: tatsächlicher Verbrauch inklusive Support und Ausschuss.
    • Arbeitszeit: aktive menschliche Arbeit, nicht unbeaufsichtigte Druckdauer.
    • Gemeinkosten: Software, Versicherung, Büro, Raum und Verwaltung.
    • Gewinn: Unternehmerischer Aufschlag nach vollständiger Kostendeckung.

    Mehrere Drucker und Nebenverbraucher

    In einer kleinen Farm kommen Filamenttrockner, Computer, Beleuchtung, Abluft und Netzwerk hinzu. Ordne direkt messbare Verbraucher dem Auftrag zu und verteile gemeinsame Verbraucher nach einem nachvollziehbaren Schlüssel – etwa produktiven Maschinenstunden.

    Wie du mehrere Geräte, Raumtechnik und Materiallagerung planst, zeigt der Leitfaden 3D-Druck-Farm starten.

    Maschinenkosten in den Verkaufspreis übernehmen

    Multipliziere den ermittelten Maschinenstundensatz mit der prognostizierten Druckzeit. Addiere anschließend Material, Arbeitszeit, Gemeinkosten, Risiko und Gewinn. Für kundenspezifische Anfragen hilft der Beitrag 3D-Druck-Aufträge kalkulieren. Für Standardprodukte steht der 3D-Druck-Kostenrechner bereit.

    Typische Kalkulationsfehler

    • Maximalleistung statt realem Durchschnittsverbrauch verwenden
    • nur Strom berechnen und Anschaffung ignorieren
    • Kalenderstunden statt produktiver Stunden ansetzen
    • Wartung und Ersatzteile vergessen
    • Arbeitszeit in den Maschinenkosten verstecken
    • steuerliche Abschreibung und interne Kalkulation gleichsetzen
    • alte Strompreise dauerhaft weiterverwenden

    Fazit: Strom ist klein, die Maschine trotzdem nicht kostenlos

    Bei vielen FDM-Drucken sind die reinen Stromkosten überschaubar. Erst Abschreibung, Wartung und produktive Auslastung ergeben einen belastbaren Maschinenstundensatz. Miss reale Aufträge, aktualisiere Strompreis und Reparaturdaten regelmäßig und halte Material, Arbeit und Gewinn als getrennte Kostenblöcke.

    Häufige Fragen

    Wie viel Strom verbraucht ein 3D-Drucker pro Stunde?

    Der Verbrauch hängt von Druckergröße, Heizbett, Kammer, Material und Umgebung ab. Verlasse dich für die Kalkulation auf eine Messung vollständiger eigener Aufträge.

    Zählt die Aufheizzeit zu den Maschinenkosten?

    Ja. Sie gehört zum Produktionsvorgang und sollte sowohl beim Stromverbrauch als auch bei der belegten Maschinenzeit berücksichtigt werden.

    Wie oft sollte ich den Maschinenstundensatz aktualisieren?

    Mindestens bei neuen Strompreisen, größeren Reparaturen, geänderter Auslastung oder einem neuen Druckermodell. Zusätzlich ist eine jährliche Überprüfung sinnvoll.
